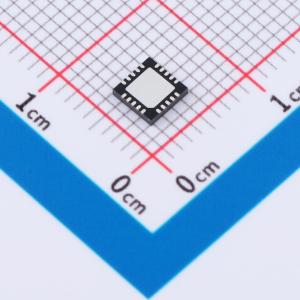

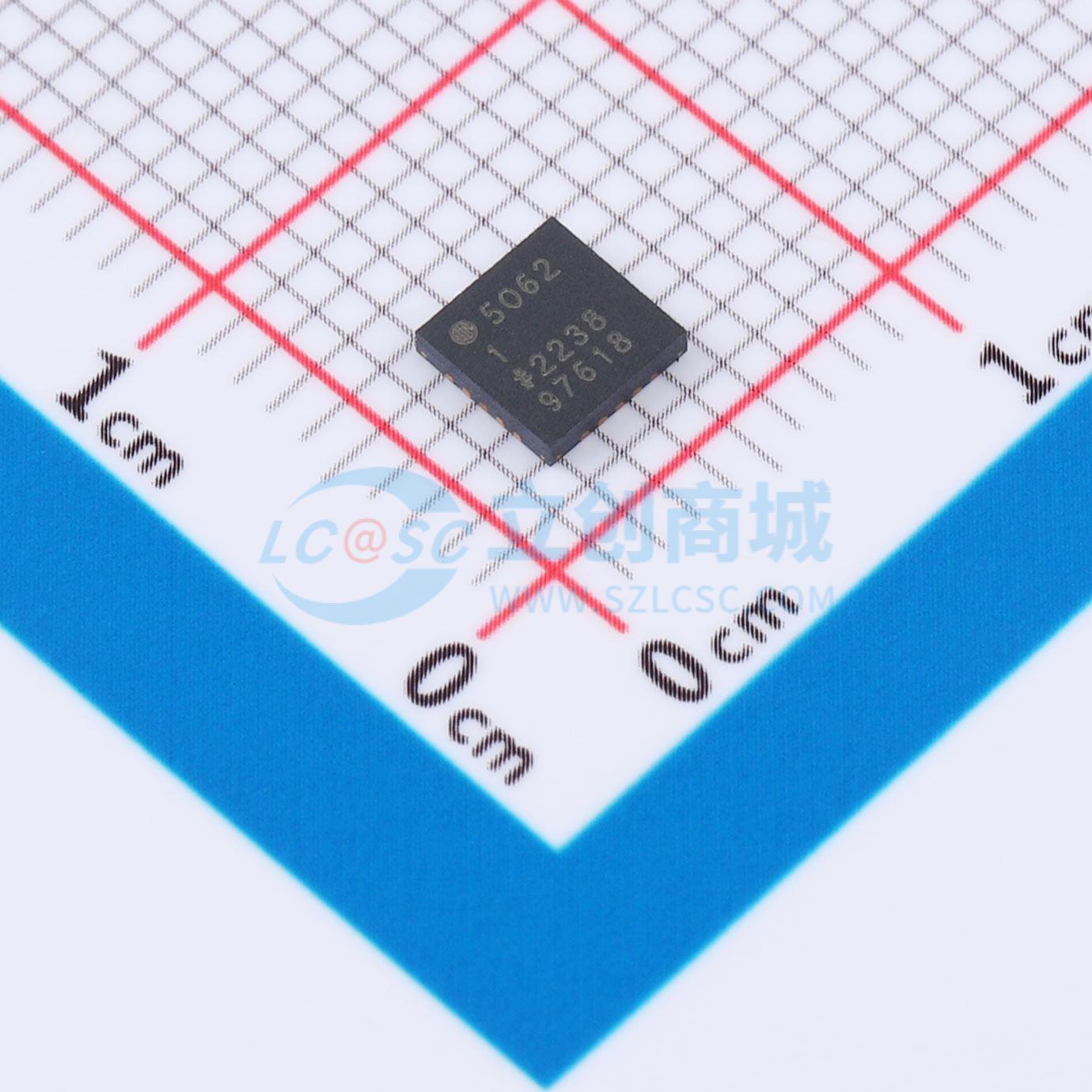

ADP5062ACPZ-1-R7

ADP5062充电器完全符合USB 3.0和USB电池充电规格1.2，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。 ADP5062的输入电压范围为4 V至6.7 V，最高可耐受20 V电压，从而缓解了断开或连接时的USB总线尖峰问题。 ADP5062在线性充电器输出和电池间集成了内部FET。这一设计可提供电池隔离，使系统可在电池无电或无电池情况下供电，从而直接通过USB电源执行系统功能。 根据外部USB检测芯片检测到的USB电源类型，ADP5062可设置为应用正确的电流限值，实现最佳充电和USB合规性。 ADP5062含三个工厂可编程数字输入/输出引脚，可为不同系统提供最大的灵活性。这些数字输入/输出引脚允许一些特性的组合，如输入电流限制、充电使能/禁用、充电电流限制以及专用中断输出引脚。

• 封装：4 mm x 4 mm LFCSP
• 可通过I2C实现完全编程
• 灵活的数字控制输入
• LDO模式下的交流充电器电流最高可达2.1 A
• 输入电压范围：4.0 V至6.7 V
• 可耐受的输入电压：-0.5 V至 +20 V (USB VBUS)
• 完全兼容USB 3.0以及USB电池充电规范1.2
• 内置电流检测及限制功能
• 电池与充电器输出间的电池隔离FET低至54 mΩ
• 热调节防止过热
• 符合JEITA 1和JEITA 2锂离子电池充电温度规范
• SYS_EN标志允许系统禁用，直至电池达到需要的最低电平，以保证系统启动
• 通过热调节实现最高性能
• USB主机限流
• 终端电压精度：±1%
• 电池热敏电阻输入；当电池温度超过限值时，充电器自动关断(符合JEITA锂离子电池充电温度规范)
• 三个外部引脚(DIG_IO1、DIG_IO2和DIG_IO3)直接控制多种参数。这些引脚支持工厂编程以提供最大的灵活性。它们可以在工厂设置以下等功能：使能/禁用充电、100 mA或500 mA输入电流限值控制、1500 mA输入电流限值控制、电池充电电流控制、中断输出引脚

• 数码相机
• 数码摄像机
• 单个锂离子电池便携式设备
• PDA、音频设备、GPS设备
• 便携式医疗设备
• 移动电话
