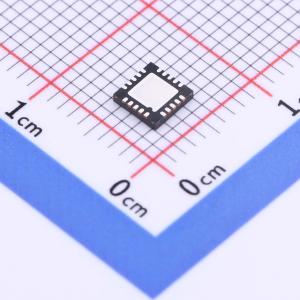

温馨提醒：图片仅供参考，商品以实物为准

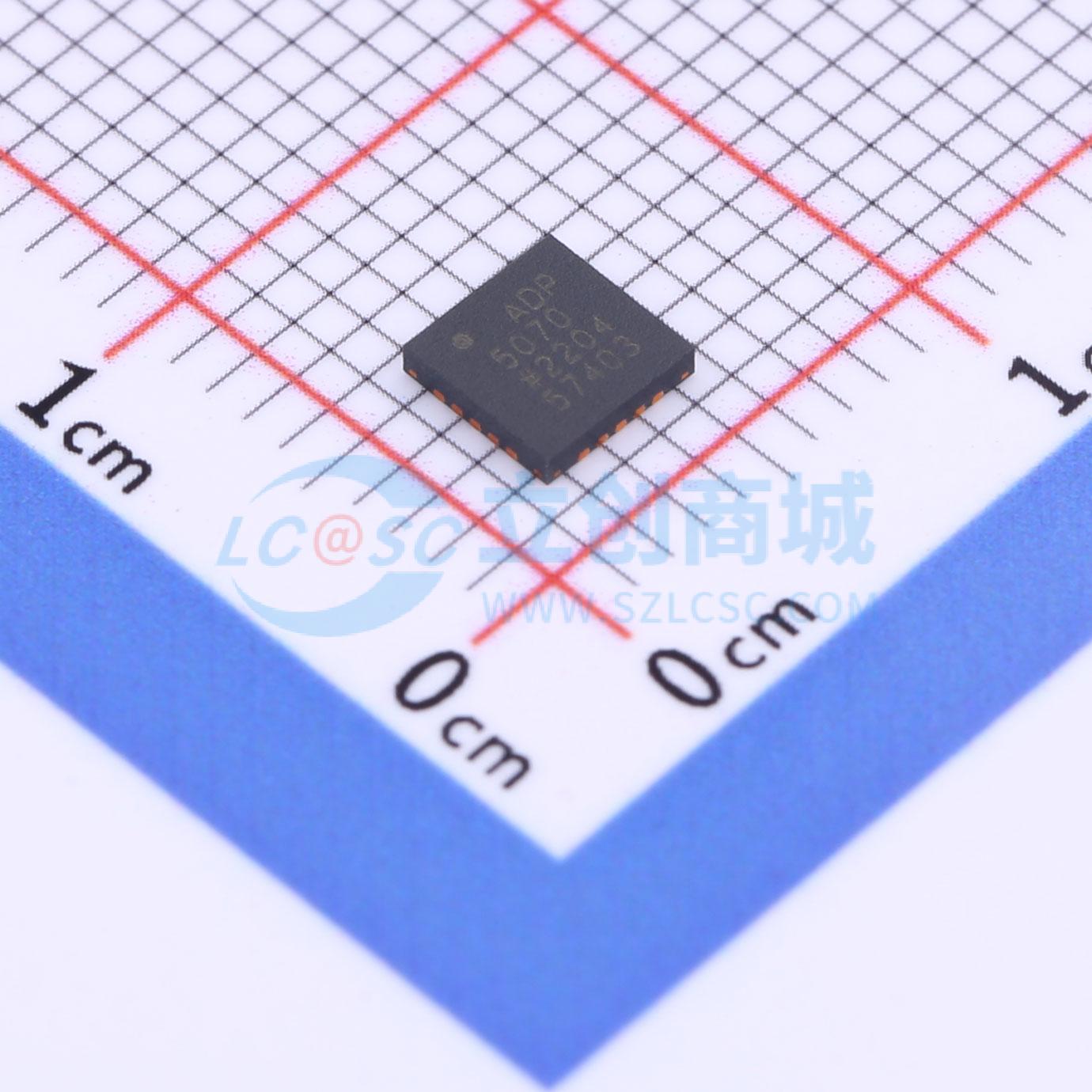

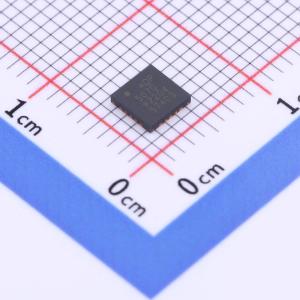

ADP5070ACPZ-R7

1 A/0.6 A, DC-to-DC 开关稳压器，具有独立的正负输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有独立正输出和负输出的1 A/0.6 A、DC-DC开关稳压器
品牌名称: ADI(亚德诺)
商品型号: ADP5070ACPZ-R7
商品编号: C659268
商品封装: LFCSP-20(4x4)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

2.85 V至15 V的输入电压范围支持多种应用。两个稳压器中的集成主开关可生成最高达+39 V的可调正输出电压，以及比输入电压低至 -39 V的负输出电压。 ADP5070是一款双路高性能直流 - 直流稳压器，可独立调节正、负电源轨。 ADP5070可通过引脚选择1.2 MHz/2.4 MHz的开关频率。ADP5070可与1.0 MHz至2.6 MHz的外部振荡器同步，以简化敏感应用中的噪声滤波。两个稳压器均为MOSFET驱动级实现了可编程压摆率控制电路，以降低电磁干扰（EMI）。提供灵活的启动顺序，可选择手动使能、同时模式、正电源优先或负电源优先。 ADP5070包括一个固定的内部或电阻可编程软启动定时器，以防止上电时的浪涌电流。在关断期间，两个稳压器会将负载与输入电源完全断开，实现真正的关断。 ADP5070的其他关键安全特性包括过流保护（OCP）、过压保护（OVP）、热关断（TSD）和输入欠压锁定（UVLO）。 ADP5070提供20引脚LFCSP或20引脚TSSOP封装，额定结温范围为 -40℃至 +125℃。

商品特性

宽输入电源电压范围：2.85 V至15 V
生成稳压良好、可通过电阻独立编程的VPOS和VNEG输出
升压稳压器生成VPOS输出可调正输出至39 V 集成1.0 A主开关可选单端初级电感转换器（SEPIC）配置，实现自动升压/降压
反相稳压器生成VNEG输出可调负输出至 -39 V 集成0.6 A主开关
正、负输出均支持真正关断
1.2 MHz/2.4 MHz开关频率，可选1.0 MHz至2.6 MHz的外部频率同步
电阻可编程软启动定时器
压摆率控制，降低系统噪声
独立精密使能和灵活的启动顺序控制，支持对称启动、VPOS优先或VNEG优先
异相工作
UVLO、OCP、OVP和TSD保护
4 mm×4 mm、20引脚LFCSP和20引脚TSSOP封装
结温范围 -40℃至 +125℃
由ADIsimPower工具集提供支持

应用领域

双极性放大器、ADC、DAC和多路复用器
电荷耦合器件（CCD）偏置电源
光模块电源
RF功率放大器（PA）偏置

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交55单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.85V~15V
	输出电压	800mV~39V
	输出电流	600mA；1A
	开关频率	1.2MHz；2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	SEPIC；升压式
	静态电流(Iq)	4mA
	开关管(内置/外置)	内置
	输出类型	可调
