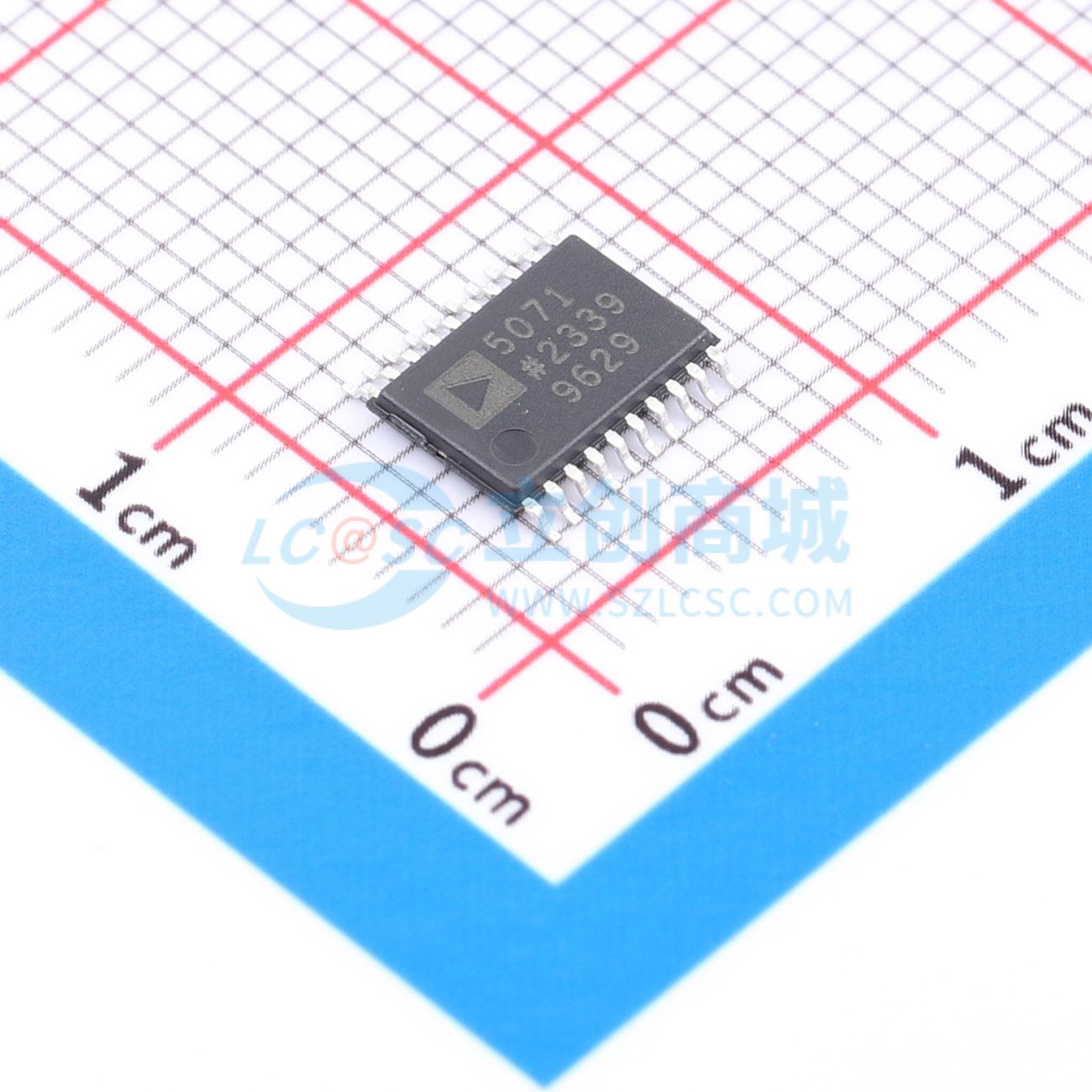

ADP5071AREZ-R7

ADP5071 是一款双路高性能直流 - 直流稳压器，可独立生成经过稳压的正电压轨和负电压轨。 2.85 V 至 15 V 的输入电压范围适用于各种应用。两个稳压器中的集成主开关可生成最高达 +39 V 的可调正输出电压，以及比输入电压低至 -39 V 的负输出电压。 ADP5071 可通过引脚选择 1.2 MHz/2.4 MHz 的开关频率。ADP5071 可与 1.0 MHz 至 2.6 MHz 的外部振荡器同步，以简化敏感应用中的噪声滤波。两个稳压器均为 MOSFET 驱动级配备了可编程压摆率控制电路，以降低电磁干扰 (EMI)。 该器件提供灵活的启动顺序选项，包括手动使能、同时启动模式、正电源优先和负电源优先。 ADP5071 内置固定的内部软启动定时器或支持通过电阻编程的软启动定时器，以防止上电时产生浪涌电流。在关断期间，两个稳压器会将负载与输入电源完全断开，实现真正的关断。 ADP5071 的其他关键安全特性包括过流保护 (OCP)、过压保护 (OVP)、热关断 (TSD) 和输入欠压锁定 (UVLO)。 ADP5071 采用 20 引脚 LFCSP 或 20 引脚 TSSOP 封装，额定结温范围为 -40℃ 至 +125℃。

• 宽输入电源电压范围：2.85 V 至 15 V
• 生成稳压良好、可通过电阻独立编程的 VPOS 和 VNEG 输出
• 升压稳压器生成 VPOS 输出 可调正输出电压高达 39 V 集成 2.0 A 主开关 可选单端初级电感转换器 (SEPIC) 配置，实现自动升压/降压
• 反相稳压器生成 VNEG 输出 可调负输出电压低至 VIN - 39 V 集成 1.2 A 主开关
• 正输出和负输出均支持真正的关断
• 1.2 MHz/2.4 MHz 开关频率，可选 1.0 MHz 至 2.6 MHz 的外部频率同步
• 可通过电阻编程的软启动定时器
• 压摆率控制，降低系统噪声
• 独立的精密使能和灵活的启动顺序控制，支持对称启动、VPOS 优先或 VNEG 优先
• 异相工作
• UVLO、OCP、OVP 和 TSD 保护
• 4 mm × 4 mm、20 引脚 LFCSP 和 20 引脚 TSSOP 封装
• 结温范围：-40℃ 至 +125℃
• 由 ADIsimPower 工具集提供支持

• 双极性放大器、ADC、DAC 和多路复用器
• 电荷耦合器件 (CCD) 偏置电源
• 光模块电源
• RF 功率放大器 (PA) 偏置
