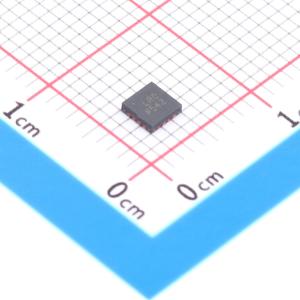

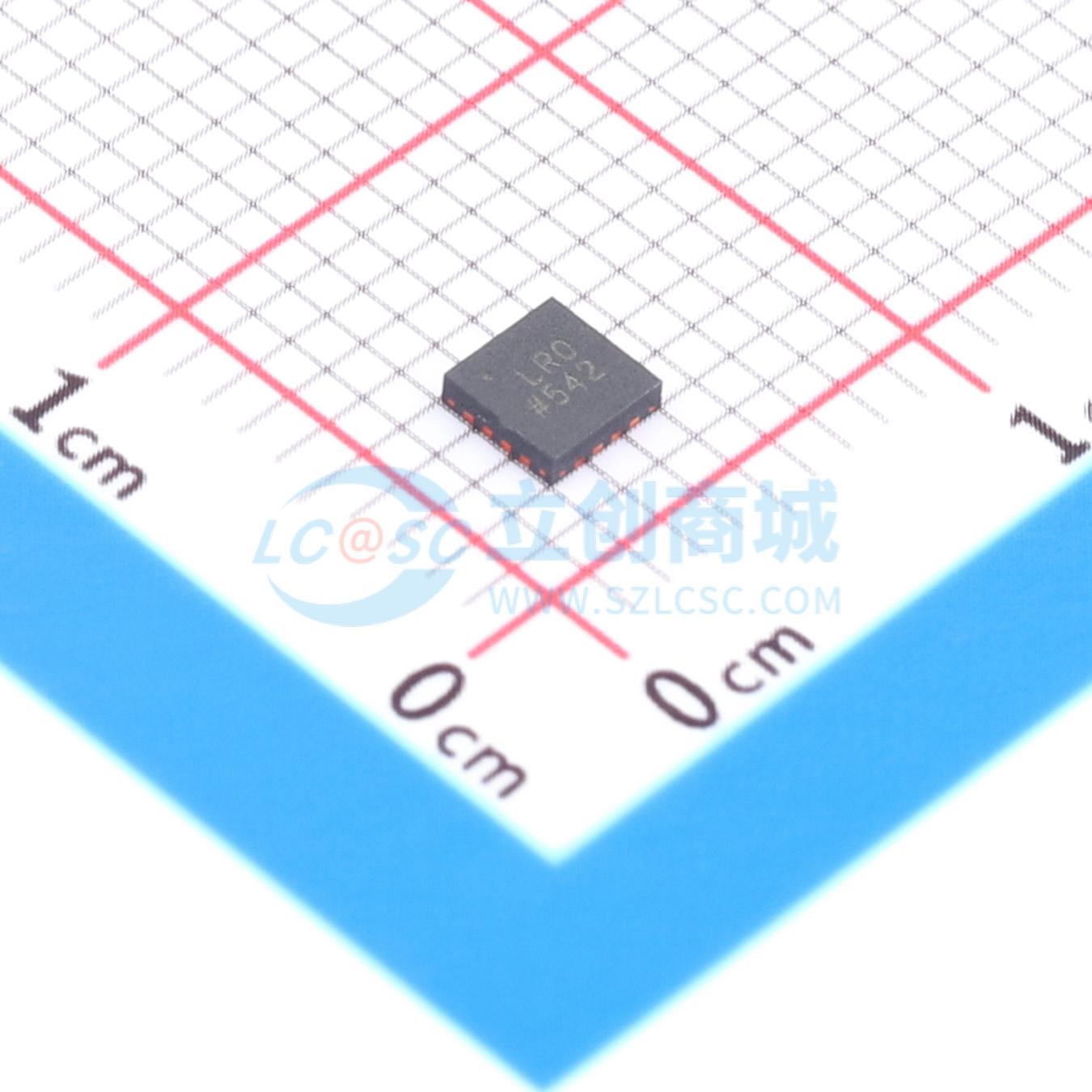

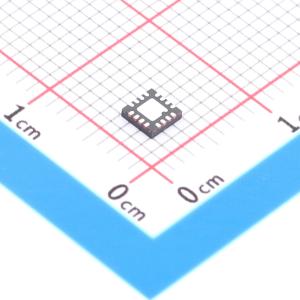

温馨提醒：图片仅供参考，商品以实物为准

ADP5074ACPZ-R7

2.4 A 反相DC-DC调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP5074是一款高性能的DC-DC反相调节器,用于生成负电源轨。其输入电压范围为2.85 V至15 V,支持广泛的应用。集成的主要开关能够生成可调的负输出电压,最低可达输入电压以下39 V。ADP5074的工作频率为1.2MHz或2.4MHz,可通过外部时钟同步。该器件还具有软启动定时器、系统保护功能（如过流保护、过压保护、热关断和欠压锁定）以及宽温度范围内的稳定性能。
品牌名称: ADI(亚德诺)
商品型号: ADP5074ACPZ-R7
商品编号: C659272
商品封装: LFCSP-16(3x3)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

ADP5074是一款高性能直流-直流反相稳压器，用于生成负电源轨。 2.85 V至15 V的输入电压范围支持多种应用。集成主开关可生成可调负输出电压，最低可达输入电压以下39 V。 ADP5074可通过引脚选择以1.2 MHz/2.4 MHz的开关频率工作。它能与1.0 MHz至2.6 MHz的外部振荡器同步，便于在敏感应用中进行噪声滤波。该稳压器为MOSFET驱动级实现了可编程压摆率控制电路，以降低电磁干扰（EMI）。 ADP5074包含一个固定的内部或电阻可编程软启动定时器，以防止上电时的浪涌电流。在关断期间，稳压器将负载与输入电源完全断开，实现真正的关断。设有电源正常引脚，用于指示输出稳定。 ADP5074的其他关键安全特性包括过流保护（OCP）、过压保护（OVP）、热关断（TSD）和输入欠压锁定（UVLO）。 ADP5074采用16引脚LFCSP封装，额定工作结温范围为-40℃至+125℃。

商品特性

宽输入电压范围：2.85 V至15 V
可调负输出至VIN - 39 V
集成2.4 A主开关
1.2 MHz/2.4 MHz开关频率，可选1.0 MHz至2.6 MHz外部频率同步
电阻可编程软启动定时器
压摆率控制，降低系统噪声
精密使能控制
电源正常输出
UVLO、OCP、OVP和TSD保护
3 mm×3 mm、16引脚LFCSP封装
结温范围-40℃至+125℃
由ADIsimPower工具集支持

应用领域

双极性放大器、ADC、数模转换器（DAC）和多路复用器
高速转换器
射频（RF）功率放大器（PA）偏置
光模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.85V~15V
	输出电压	-
	输出电流	-
	开关频率	1.2MHz；2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	1.8mA
	开关管(内置/外置)	内置
	输出类型	可调
