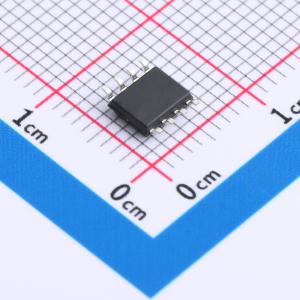

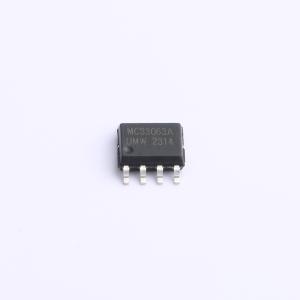

温馨提醒：图片仅供参考，商品以实物为准
MC33063ADR(UMW)
降压型 1.2A 3V~32V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC33063ADR是一款单片直流-直流转换器集成电路，具备用于温度补偿的基准电压源（1.25V）、比较器、振荡器、驱动器以及可有效限制电流并控制工作周期的大电流输出开关管。只需搭配少量外部元件，即可构成具有升压、降压和电压反转功能的直流-直流转换器。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- MC33063ADR(UMW)
- 商品编号
- C5692992
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型；升压型 | |
| 工作电压 | 3V~32V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 24kHz~42kHz | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；反相式；降压式 | |
| 静态电流(Iq) | 2.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
该器件是一款单芯片DC-DC转换器集成电路，内置用于温度补偿的基准电压源(1.25V)、比较器、振荡器、驱动器以及可有效实现限流和工作周期控制的大电流输出开关管。仅需少量外部元件，即可构成升压、降压及电压反转型DC-DC转换器。该电路采用SOP8封装。
商品特性
- 工作电压范围：3.0V-32V
- 静态电流小
- 引脚布局
- 具备输出电流限制功能与输出电流保护功能
- 输出开关限流电流：1.2A
- 输出电压可调
- 工作频率最高可达100kHz
- 内部基准电压精度：2%
