温馨提醒：图片仅供参考，商品以实物为准

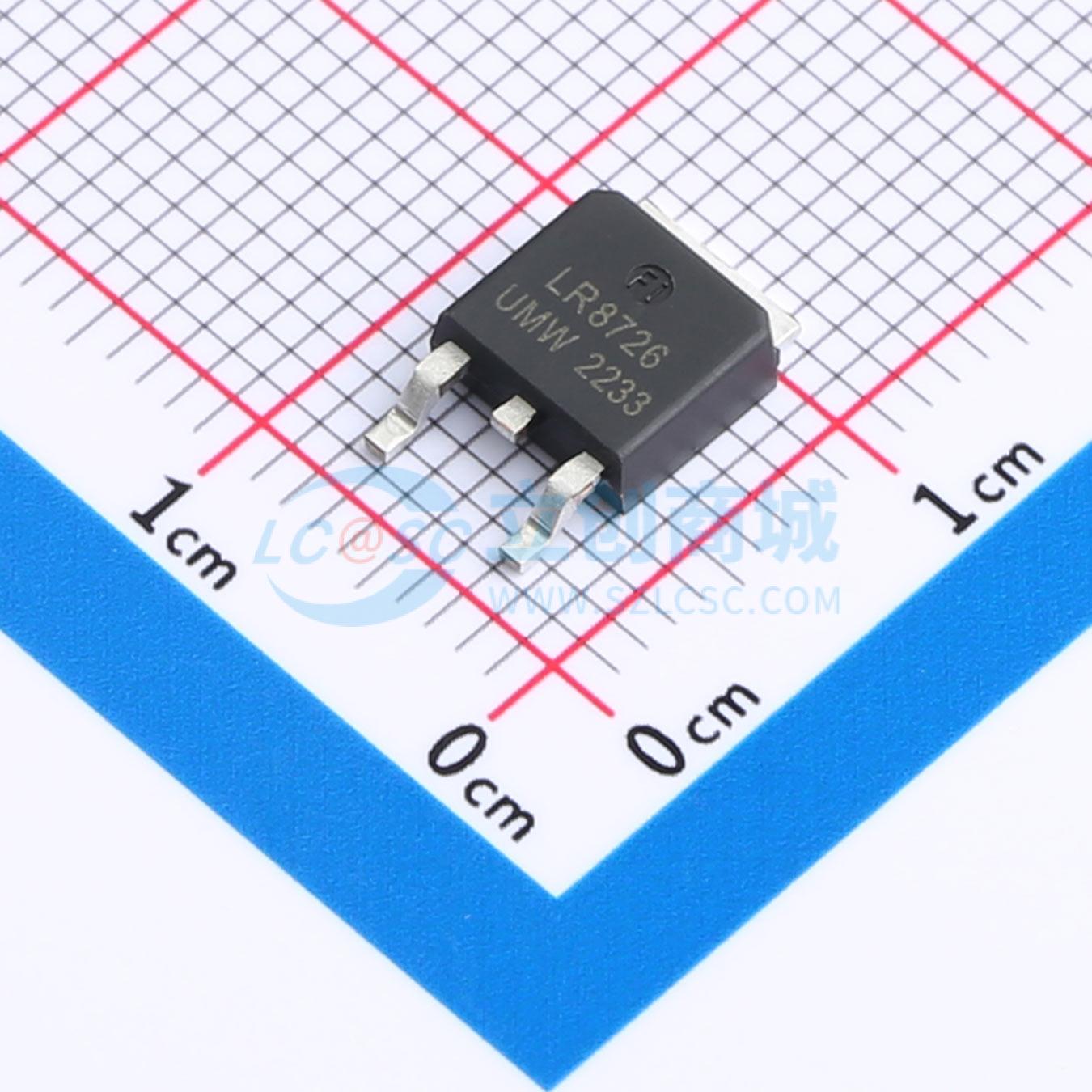

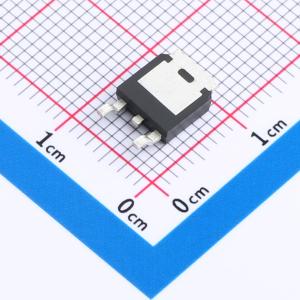

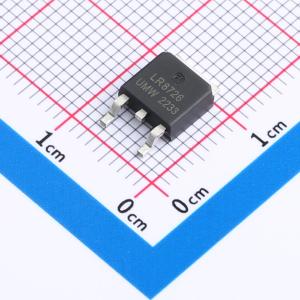

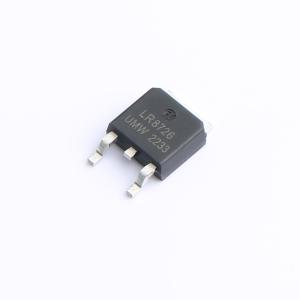

IRLR8726TR(UMW)
N沟道 耐压:30V 电流:86A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS(V)=30V。 RDS(ON)<5.8mΩ(VGS=10V)。 RDS(ON)<8mΩ(VGS=4.5V)。 极低的RDS(ON)，VGS为4.5V时。 超低栅极阻抗。 完全表征雪崩电压和电流。应用：用于电信和工业的带同步整流的高频隔离式DC-DC转换器。 用于计算机处理器电源的高频同步降压转换器
- 品牌名称
- UMW(友台半导体)
- 商品型号
- IRLR8726TR(UMW)
- 商品编号
- C5693007
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.47208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 86A | |
| 导通电阻(RDS(on)) | 4mΩ@10V；5.8mΩ@4.5V | |
| 耗散功率(Pd) | 75W | |
| 阈值电压(Vgs(th)) | 1.8V@50uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 23nC@4.5V | |
| 输入电容(Ciss) | 2.15nF | |
| 反向传输电容(Crss) | 205pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 480pF |
商品概述
BSS123采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并支持低至2.5V的栅极电压工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS(V) = 100 V
- ID = 0.17 A (VGS = 10 V)
- RDS(ON) < 12 Ω (VGS = 10 V)
- RDS(ON) < 10 Ω (VGS = 4.5 V)
- 静电放电保护：2KV HBM
