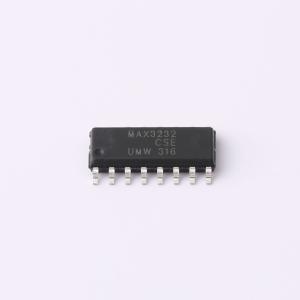

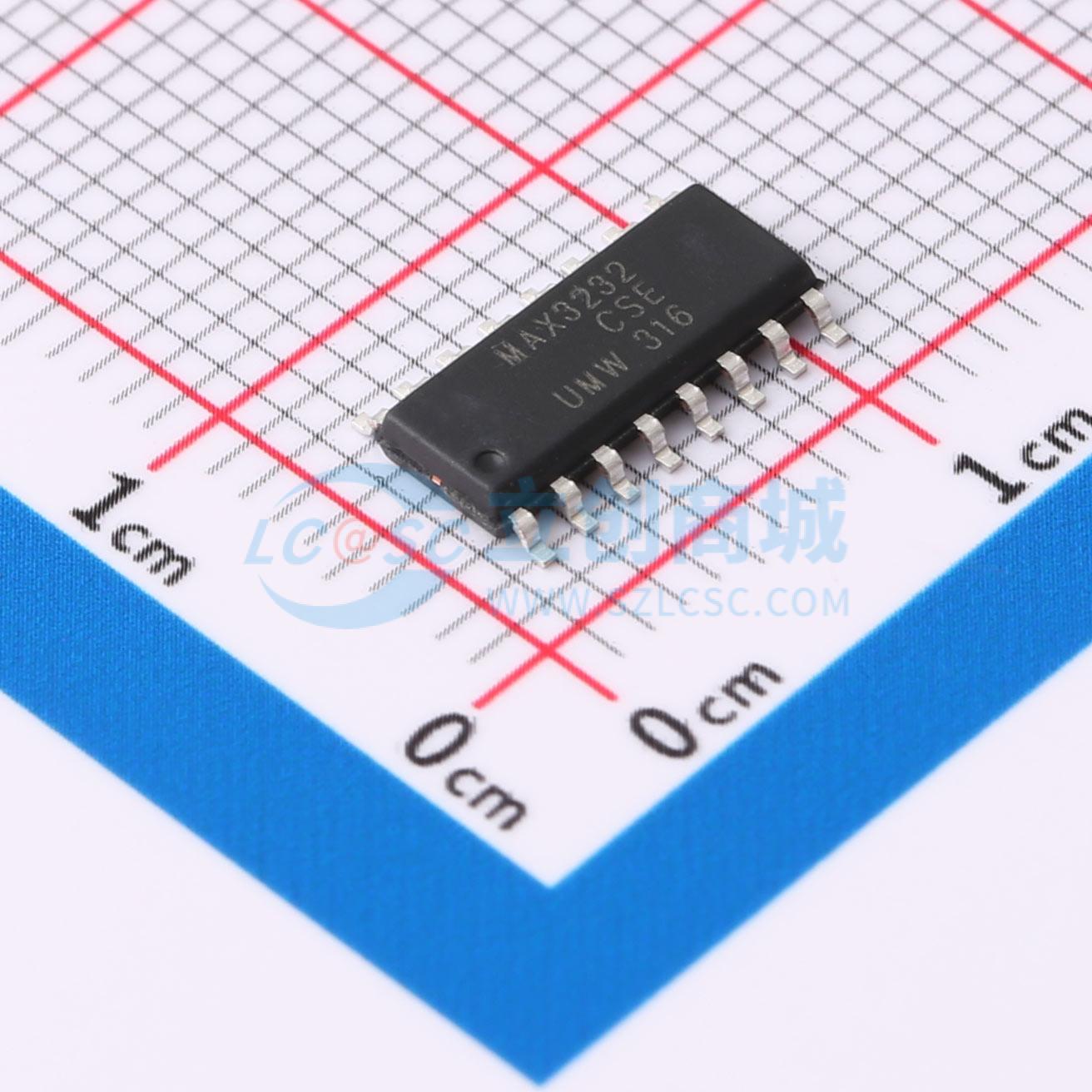

MAX3232CSE(UMW)
使用0.1μF外部电容的3.0V至5.5V低功耗多通道RS-232线路收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- UMW MAX3232CSE 有两个接收器和两个驱动器，以及一个双电荷泵电路。该器件符合 TIA/EIA - 232 - F 标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容使器件能够在单 3V 电源下工作
- 品牌名称
- UMW(友台半导体)
- 商品型号
- MAX3232CSE(UMW)
- 商品编号
- C5693009
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.29844克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±8kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -20℃~+85℃ | |
| 静态电流 | 1mA | |
| 功能特性 | - |
商品概述
UMW MAX3232有两个接收器、两个驱动器和一个双电荷泵电路。该器件符合TIA/EIA - 232 - F要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许其在3.0V至5.5V单电源下工作。该器件的数据信号传输速率高达250kbit/s，驱动器输出压摆率最大为35V/μs。
商品特性
- RS - 232 I/O引脚具备超过±8KV ESD（人体模型）保护
- 符合TIA/EIA - 232 - F和ITU V.28标准要求
- 可在3.0V至5.5V VCC电源下工作
- 数据速率高达250kbit/s
- 具有两个驱动器和两个接收器
- 外部电容为4×0.1μF
- 3.3V电源时可接受5.0V逻辑输入
