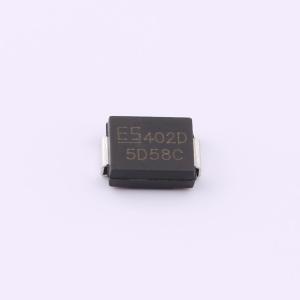

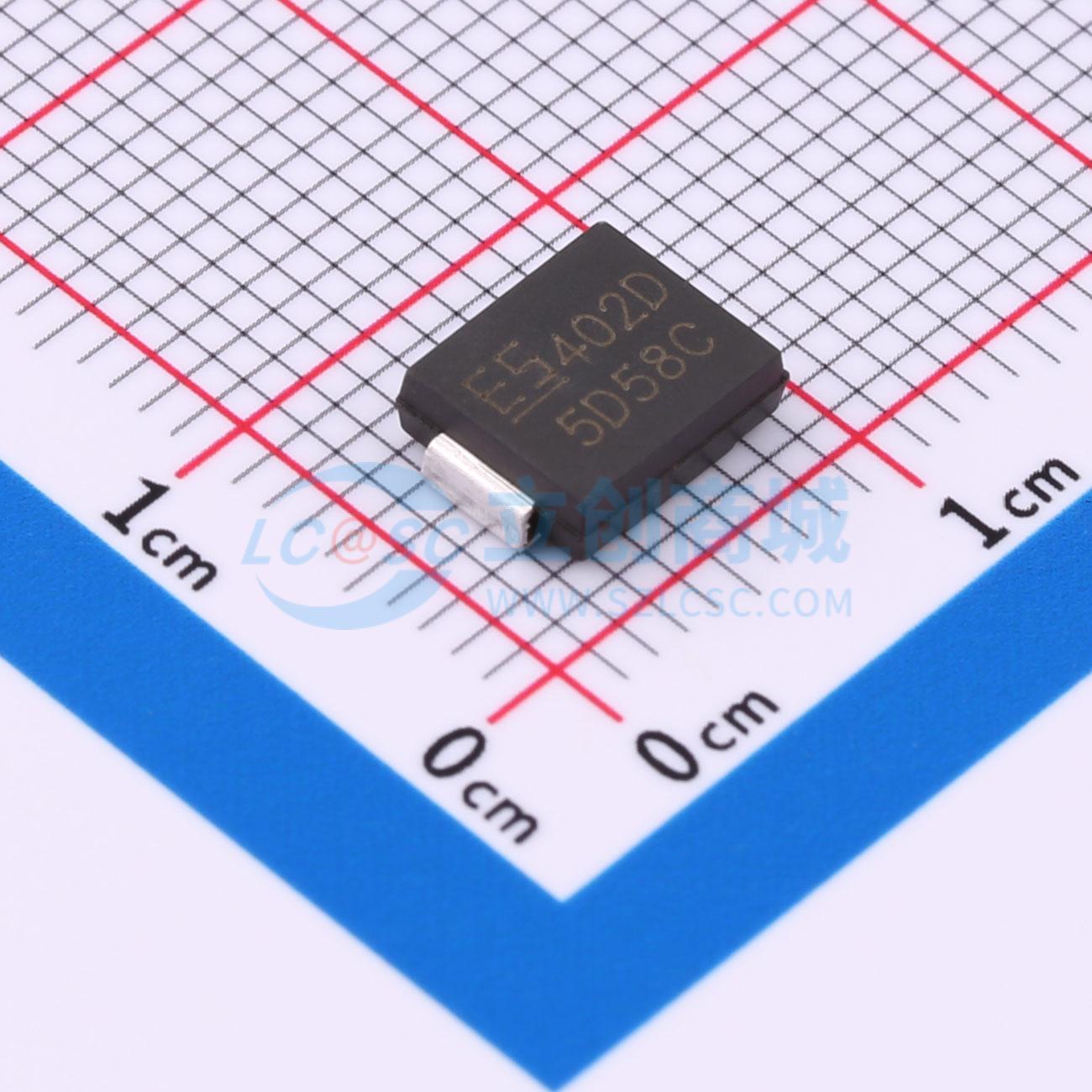

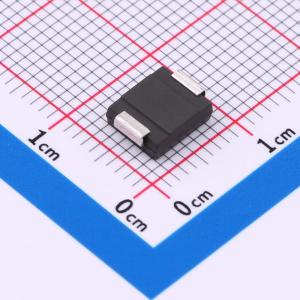

5.0SMDJ58CA

最大耗散功率(W) 5000 最大抵消电压(V) 58

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 58V 单路双向 6000W 超大功率防护器件；48V电源系统防护。
品牌名称: ElecSuper(静芯)
商品型号: 5.0SMDJ58CA
商品编号: C5693572
商品封装: SMC
包装方式: 编带
商品毛重: 0.369667克(g)

商品参数

商品概述

SuperTVS 是一款峰值脉冲功率为5000W的瞬态电压抑制器，设计用于在tp=10/1000μs的脉冲条件下工作。该器件提供快速的浪涌电压响应和低钳位电压，其模塑化合物符合UL 94 V-0阻燃等级。它符合IEC 61000-4-2标准，提供±30kV（空气放电）和±30kV（接触放电）的静电放电防护，并能依据IEC 61000-4标准为数据线提供电快速瞬变脉冲群防护。该产品采用无铅工艺，符合欧盟RoHS指令2011/65/EU的要求，并且其湿度敏感度等级为1级。

商品特性

符合IEC 61000-4-2标准，提供±30kV（空气放电）和±30kV（接触放电）的静电放电防护
5000瓦特峰值脉冲功率（tp=10/1000μs）
对浪涌电压响应迅速
低钳位电压
湿度敏感度等级：1级
模塑化合物符合UL 94 V-0阻燃等级
依据IEC 61000-4标准为数据线提供电快速瞬变脉冲群防护
采用无铅工艺，符合欧盟RoHS指令2011/65/EU

应用领域

直流端口
RS485/232/422接口
输入/输出端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	58V
	钳位电压	93.6V
	峰值脉冲电流(Ipp)	53.5A
	峰值脉冲功率(Ppp)	5kW

	属性	参数值
	击穿电压(VBR)	64.4V
	反向电流(Ir)	5uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	TVS
