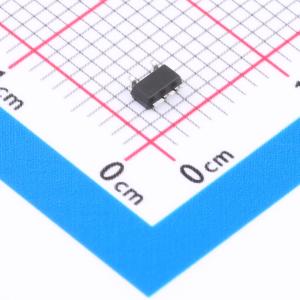

温馨提醒：图片仅供参考，商品以实物为准
TMP36GRTZ(UMW)
TMP36GRTZ
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是低电压、精密摄氏温度传感器，提供与摄氏温度成线性比例的模拟电压输出。每个芯片均经过工厂校准，无需外部校准，在 +25℃ 时典型精度为 ±1℃，在 -40℃ 至 +125℃ 温度范围内为 ±2℃。低输出阻抗、线性输出和精确校准，简化了与温度控制电路和 ADC 的接口。可由 2.7V 至 5.5V 单电源供电，电源电流小于 50μA，自热效应小于 0.1℃（静止空气中）。提供关断功能，可将电源电流降至小于 0.5μA。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TMP36GRTZ(UMW)
- 商品编号
- C5692996
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.0456克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+125℃ | |
| 精度 | ±1℃ | |
| 工作电压 | 2.7V~5.5V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | 出厂温度校准；低功耗待机 |
商品概述
TMP36是一款低压、精密的摄氏温度传感器，其模拟电压输出与摄氏温度呈线性比例关系。该器件在出厂时已完成校准，无需外部校准，在+25°C时典型精度为±1°C，在-40°C至+125°C温度范围内典型精度为±2°C。TMP36的低输出阻抗、线性输出和精确校准简化了与温度控制电路和ADC的接口连接。该传感器可由2.7V至5.5V的单电源供电，其供电电流小于50μA，自热效应极低，在静止空气中低于0.1°C。此外，该器件还提供关断功能，可将供电电流降至小于0.5μA。
商品特性
- 比例系数：10mV/°C
- 工作范围：-40°C ~ +125°C，最高可达+150°C
- 温度精度：±2°C（典型值）
- 温度线性度：±0.5°C（典型值）
- 封装：5引脚SOT-23 (1.60mm×3.00mm)；8引脚VSSOP (3.90 mm × 4.90 mm)
- 电源范围：2.7V ~ 5.5V
- 低静态电流：正常工作小于50μA；关断模式小于0.5μA
- 可驱动大容性负载
- 数字输出：模拟
应用领域
- 电源系统监控
- 温度控制
