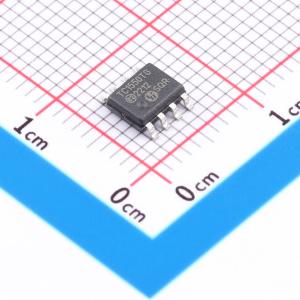

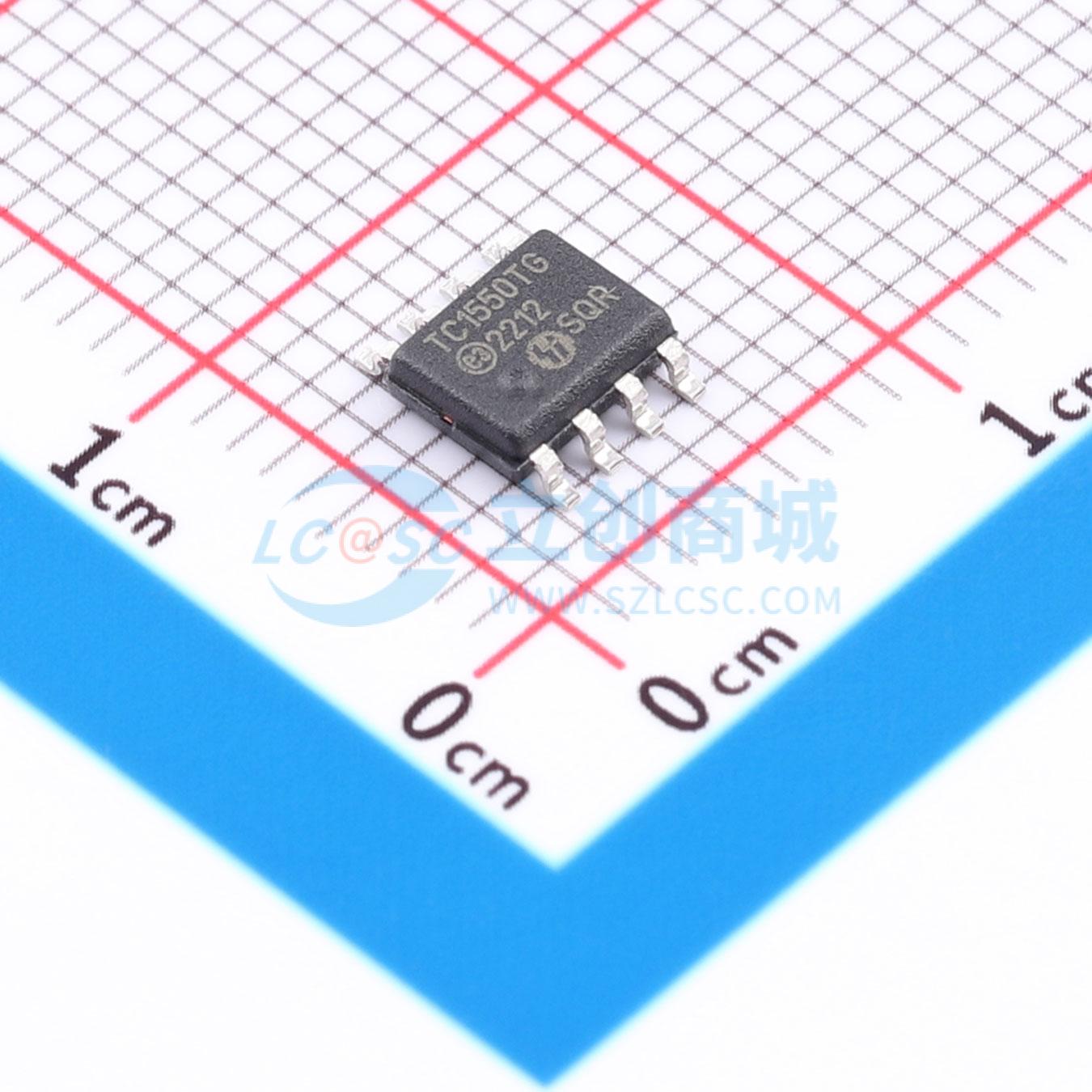

TC1550TG-G
1个N沟道+1个P沟道 耐压:500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由高压 N 沟道和 P 沟道 MOSFET 组成，采用先进的垂直 DMOS 结构和成熟的硅栅制造工艺。结合了双极晶体管的功率处理能力和 MOS 器件的高输入阻抗与正温度系数特性，无热失控和热致二次击穿问题。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC1550TG-G
- 商品编号
- C624901
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.173181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 60Ω@10V,50mA | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 55pF@25V | |
| 反向传输电容(Crss) | 3pF；2pF | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 8pF；10pF |
商品概述
Supertex TC1550由一个高压N沟道和P沟道MOSFET组成，采用8引脚SOIC封装。这是一款增强型（常开）晶体管，采用先进的垂直DMOS结构和Supertex成熟的硅栅制造工艺。这种组合使该器件兼具双极晶体管的功率处理能力，以及MOS器件固有的高输入阻抗和正温度系数。作为所有MOS结构的特性，该器件不会出现热失控和热致二次击穿。 Supertex的垂直DMOS FET非常适合各种开关和放大应用，这些应用需要极低的阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度。
商品特性
- 500V击穿电压
- 独立的N沟道和P沟道
- N沟道和P沟道电气隔离
- 低输入电容
- 快速开关速度
- 无二次击穿
- 低输入和输出泄漏电流
应用领域
- 高压脉冲发生器-放大器-缓冲器-压电换能器驱动器-通用线路驱动器
