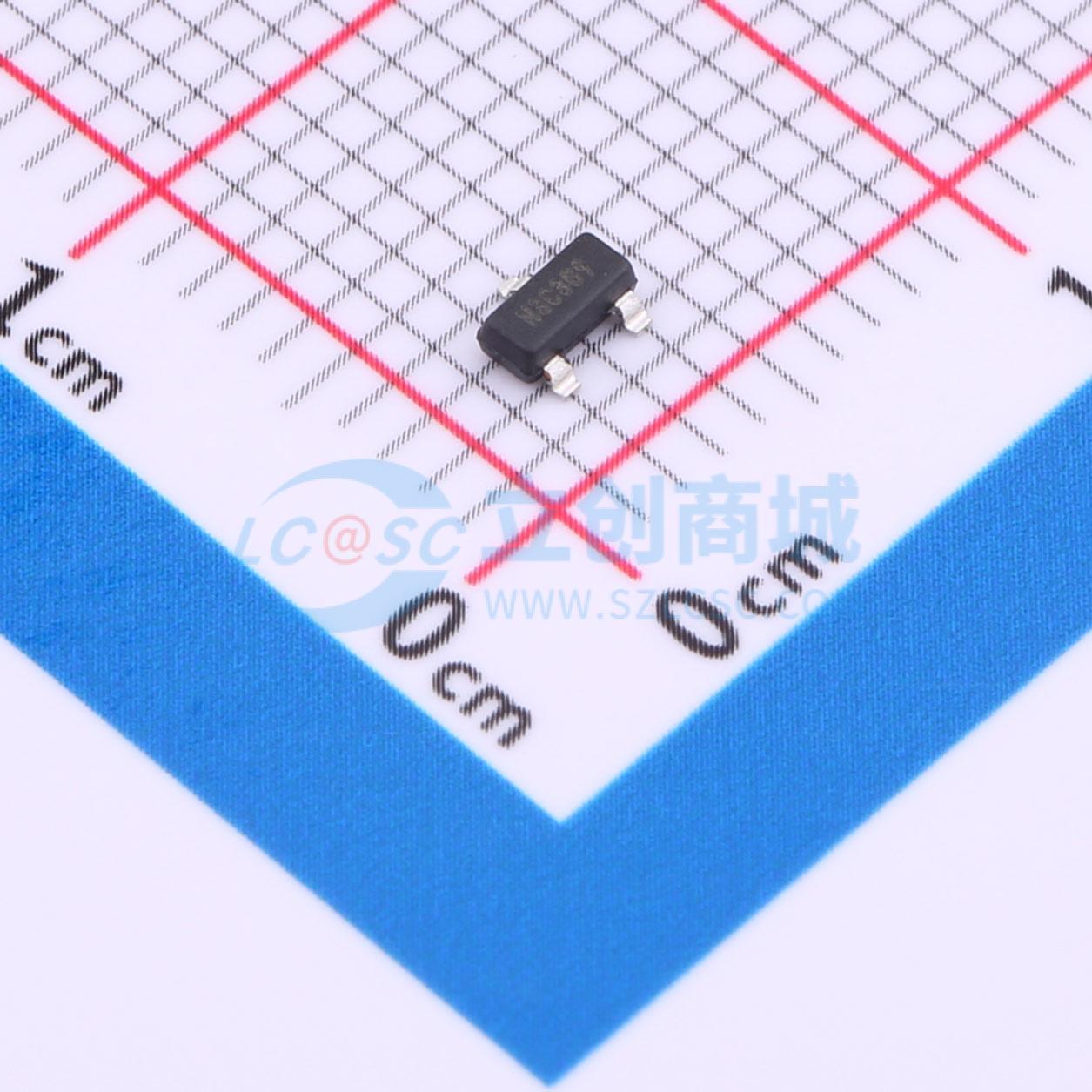

TN5325K1-G实物图

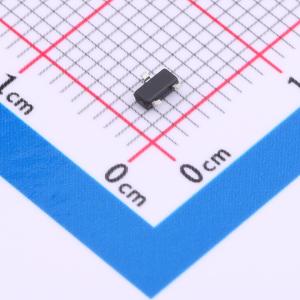

  • TN5325K1-G商品缩略图

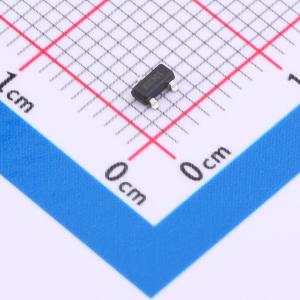

  • TN5325K1-G商品缩略图
  • TN5325K1-G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TN5325K1-G

1个N沟道 耐压:250V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
利用垂直 DMOS 结构和成熟的硅栅制造工艺,结合了双极晶体管的功率处理能力和 MOS 器件固有的高输入阻抗和正温度系数。具有 MOS 结构的特性,不会出现热失控和热致二次击穿。非常适合需要极低阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度的各种开关和放大应用。
商品型号
TN5325K1-G
商品编号
C626653
商品封装
SOT-23-3​
包装方式
编带
商品毛重
0.166667克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)250V
连续漏极电流(Id)150mA
导通电阻(RDS(on))7Ω@10V,1A
耗散功率(Pd)360mW
属性参数值
阈值电压(Vgs(th))2V
输入电容(Ciss)110pF@25V
反向传输电容(Crss)23pF
工作温度-55℃~+150℃@(Ta)
类型N沟道
输出电容(Coss)60pF

数据手册PDF

优惠活动

购买数量

(3000个/圆盘,最小起订量 1 个)
起订量:1 个3000个/圆盘

总价金额:

0.00

近期成交3
