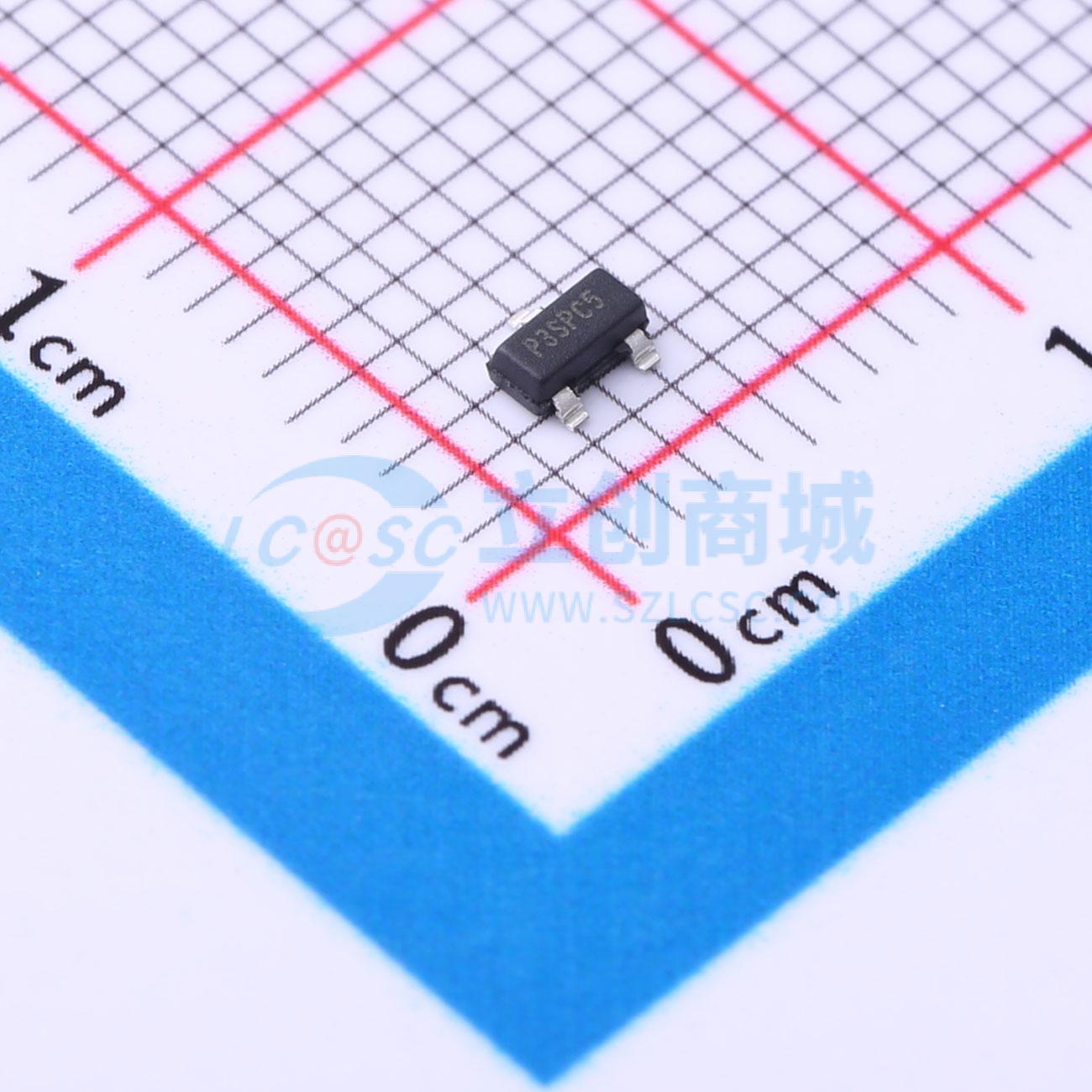

TP5335K1-G实物图

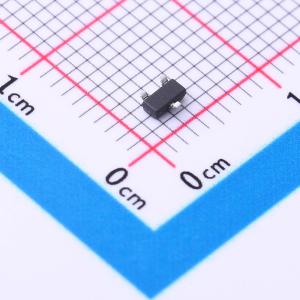

  • TP5335K1-G商品缩略图

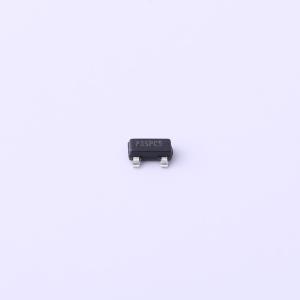

  • TP5335K1-G商品缩略图
  • TP5335K1-G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TP5335K1-G

1个P沟道 耐压:350V 电流:85mA

商品型号
TP5335K1-G
商品编号
C626657
商品封装
SOT-23-3​
包装方式
编带
商品毛重
0.027克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)350V
连续漏极电流(Id)400mA
导通电阻(RDS(on))30Ω@10V
属性参数值
耗散功率(Pd)360mW
阈值电压(Vgs(th))2.4V
输入电容(Ciss)80pF
反向传输电容(Crss)2pF
工作温度-55℃~+150℃

商品概述

TP5335是一款低阈值、增强型(常关)晶体管,采用先进的垂直双扩散金属氧化物半导体(VDMOS)结构和成熟的硅栅制造工艺。这种结合使该器件兼具双极晶体管的功率处理能力,以及MOS器件固有的高输入阻抗和正温度系数特性。作为所有MOS结构的特性,该器件不会出现热失控和热致二次击穿现象。 微芯科技(Microchip)的垂直DMOS场效应晶体管(FET)非常适合各种需要高击穿电压、高输入阻抗、低输入电容和快速开关速度的开关和放大应用。

商品特性

  • 高输入阻抗和高增益
  • 低功率驱动要求
  • 易于并联
  • 低输入电容(CISS)和快速开关速度
  • 出色的热稳定性
  • 内置源漏二极管
  • 无二次击穿现象

应用领域

  • 逻辑电平接口(适用于TTL和CMOS)
  • 固态继电器
  • 模拟开关
  • 电源管理
  • 电信开关
