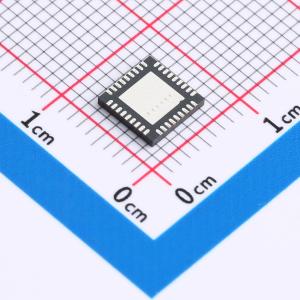

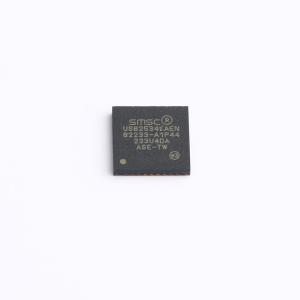

USB2534I-1080AENTR

USB2534 是一款低功耗、OEM 可配置的 MTT（多事务转换器）USB 2.0 集线器控制器，具有 4 个下游端口和用于嵌入式 USB 应用的高级功能。USB2534 完全符合 USB 2.0 规范和 USB 2.0 链路电源管理补充，并可作为全速集线器或全/高速集线器连接到上游端口。该 4 端口集线器支持所有启用下游端口上的低速、全速和高速（如果作为高速集线器运行）下游设备。

USB2534 专为嵌入式系统而优化，在这些系统中，高性能和最小的 BOM 成本是关键设计要求。待机模式功耗已最小化，并且参考时钟输入可以与客户的具体应用对齐。此外，USB 端口上所需的所有电阻器均集成到集线器中，包括 D+ 和 D- 引脚上的所有串行终端和上拉/下拉电阻器。

USB2534 支持上游电池充电器检测和下游电池充电。USB2534 集成的电池充电器检测电路支持 USB-IF 电池充电 (BC1.2) 检测方法和大多数 Apple 设备。这些电路用于检测 USB 充电器的连接和类型，并提供中断输出，以指示充电器信息可从设备的状态寄存器通过串行接口读取。USB2534 提供电池充电握手，并支持以下 USB-IF BC1.2 充电配置文件：DCP：专用充电端口（无数据电源适配器）、CDP：充电下游端口（1.5A 带数据）、SDP：标准下游端口（0.5A 带数据）以及通过 SMBus 或 OTP 加载的自定义配置文件。

USB2534 提供一个额外的 USB 端点，专用于用作 USB 到 I2C 接口，允许通过 USB 接口监控、控制或配置外部电路或设备。此外，USB2534 包含许多强大而独特的功能，例如 FlexConnect，它提供灵活的连接选项。USB2534 的下游端口 1 可以与上游端口（端口 0）交换，允许连接到端口 1 的具有主机功能的设备控制集线器上的其他设备。FlexConnect 可以通过寄存器控制位或物理输入控制引脚以两种方式启用。

MultiTRAK 技术利用每个端口的专用事务转换器 (TT) 来保持一致的全速数据吞吐量，无论激活的下游连接数量如何。MultiTRAK 在 USB 全速数据传输中优于使用单个 TT 的传统 USB 2.0 集线器。

PortMap 提供灵活的端口映射和禁用序列。USB2534 集线器的下游端口可以按任何顺序重新排序或禁用，以支持使用最少的工作量进行多个平台设计。对于任何禁用的端口，USB2534 集线器控制器会自动重新排序剩余的端口，以匹配 USB 主机控制器的端口编号方案。

PortSwap 为 USB 差分对引脚位置添加了每端口可编程性。PortSwap 允许将 USB 信号 (D+/D-) 直接对准到连接器，以避免 PCB 上 USB 差分信号的轨迹长度不均匀或交叉。

PHYBoost 提供可编程的高速 USB 信号驱动强度级别，用于下游端口收发器。PHYBoost 尝试恢复受损系统环境中的 USB 信号完整性。

VariSense 控制 USB 接收器灵敏度，从而可以对 USB 信号接收灵敏度进行编程。此功能允许在次优系统环境（例如使用受限 USB 电缆时）运行。

USB2534 提供商业级（0°C 至 +70°C）和工业级（-40°C 至 +85°C）温度范围版本。
