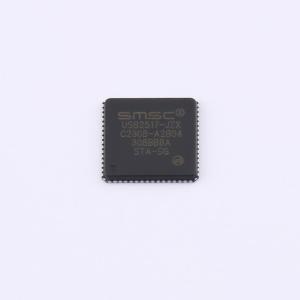

USB2517-JZX-TR

SMSC 7端口集线器是一款低功耗、OEM可配置的多事务转换器（MTT）集线器控制器IC，具有7个下游端口，适用于嵌入式USB解决方案。该7端口集线器完全符合USB 2.0规范，并可以作为全速集线器或全速/高速集线器连接到上游端口。7端口集线器支持所有启用的下游端口上的低速、全速和高速（如果作为高速集线器运行）设备。

• 具有7个下游端口的集线器控制器IC

• 高性能多事务转换器

• MultiTRAK 技术为每个端口提供一个事务转换器

• 通过单个串行I2C EEPROM或SMBus从端口提供增强的OEM配置选项

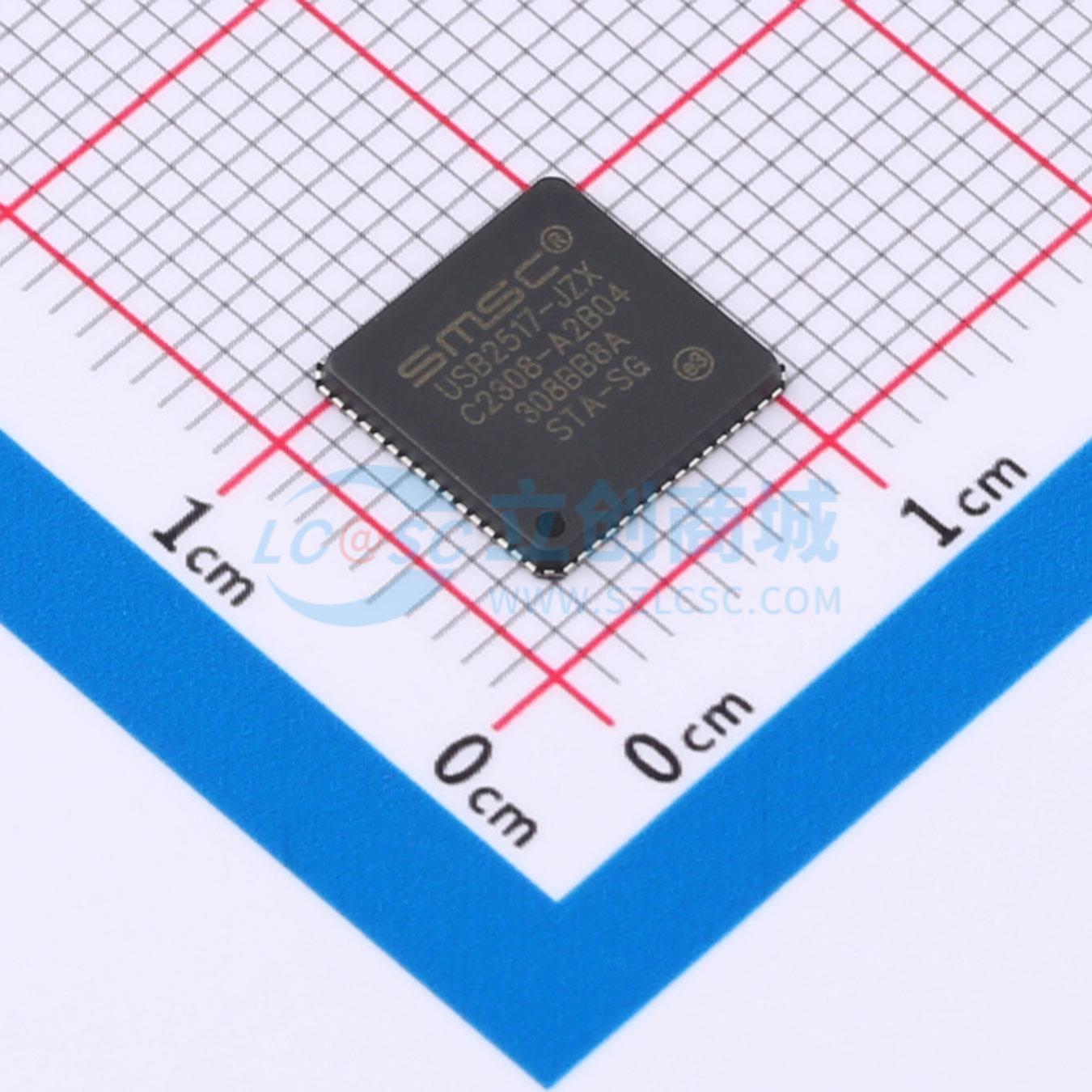

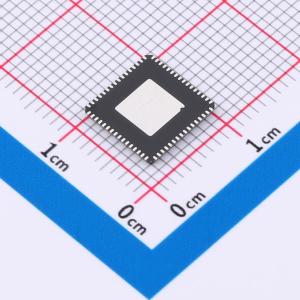

• 64引脚（9x9毫米）QFN无铅、RoHS合规封装

• 低功耗操作

• 完整的电源管理，支持每个下游端口的独立或组电源控制

• 片上电源开启复位（POR）

• 内部1.8V电压调节器

• 完全集成的USB终端和上拉/下拉电阻

• 板载24MHz晶体驱动器、谐振器或外部24MHz时钟输入

• USB主机/设备速度指示。每端口3色LED驱动器指示USB主机和设备连接的速度 - 高速（480 Mbps）、全速（12 Mbps）、低速（1.5 Mbps）

• 增强的EMI抑制和ESD保护性能

• 可定制的供应商ID、产品ID和设备ID

• 选择集线器是否是复合设备的一部分（当任何下游端口永久硬连线到USB外围设备时，集线器是复合设备的一部分。）

• 灵活的端口映射和禁用顺序。端口可以以任意顺序禁用/重新排序以支持多个产品SKU。集线器将自动重新排序剩余端口以匹配主机控制器的编号方案

• 可编程USB差分对引脚位置。通过对齐USB信号线直接到连接器简化PCB布局

• 可编程USB信号驱动强度。使用4级驱动强度分辨率恢复因系统环境受损的USB信号完整性

• 按端口选择永久硬连线USB外围设备的存在

• 配置过流检测输入的滤波延迟时间

• 配置开启下游端口电源的延迟时间

• 指示7端口集线器从USB上游端口消耗的最大电流

• 指示集线器控制器所需的最大电流

• 支持自定义字符串描述符，长度可达31个字符，包括：- 产品字符串、制造商字符串、序列号字符串

• 引脚可选默认配置选项 — 选择下游端口为不可移除端口、选择下游端口为禁用端口、按组或单独选择下游端口电源控制和过流检测、选择USB信号驱动强度、选择USB差分对引脚位置

• 液晶显示器和电视
• 多功能USB外设
• PC主板
• 机顶盒、DVD播放器、DVR/PVR
• 打印机和扫描仪
• PC媒体驱动托盘
• 移动集线箱
• 移动PC底座
• 嵌入式系统
