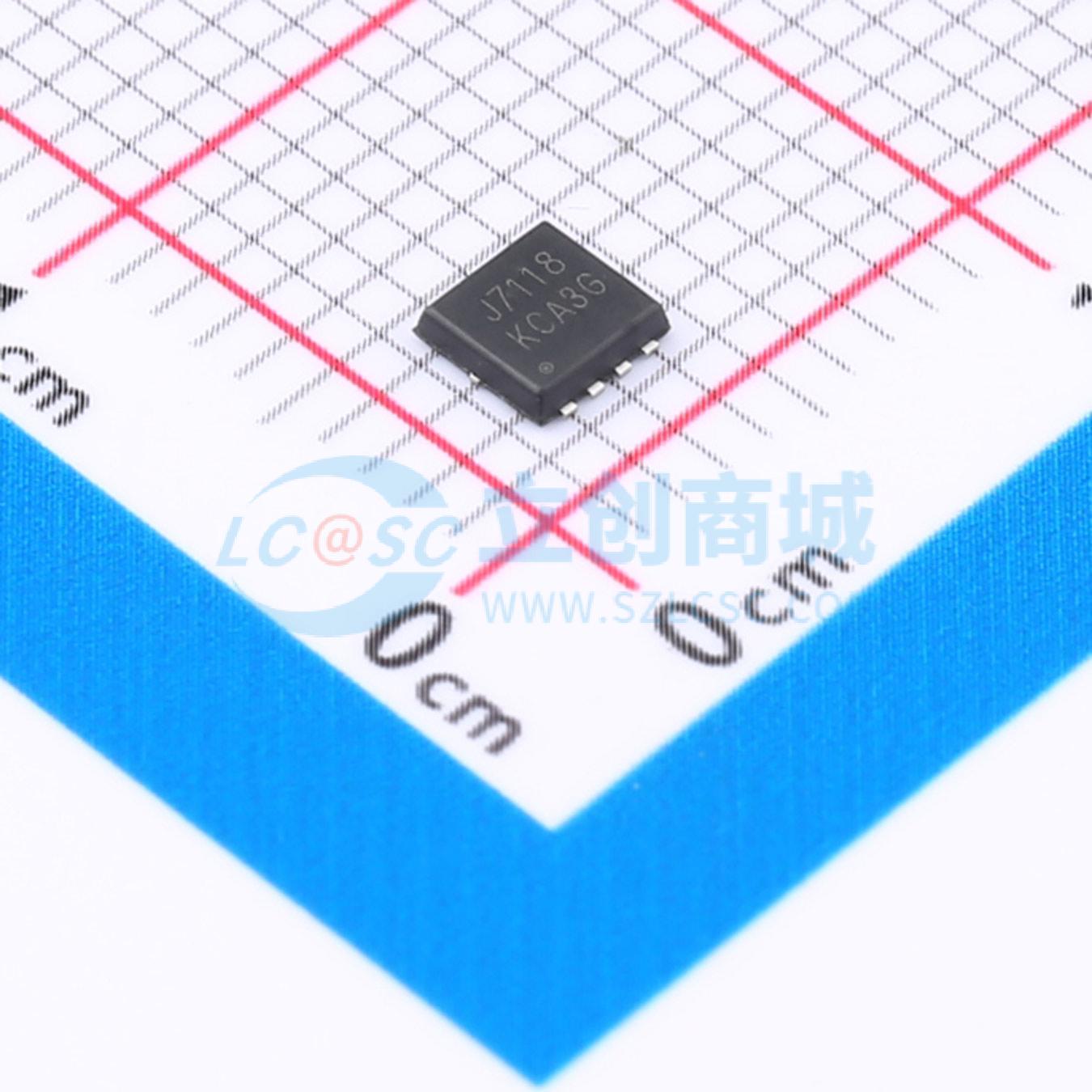

温馨提醒：图片仅供参考，商品以实物为准
RCJ7118
1个P沟道 耐压:30V 电流:36.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VGS =-30V。 ID =-36.1 A。 RDS(on) < 12m。 RDS(on) < 19m。 VGS =-4.5V
- 品牌名称
- RealChip(正芯半导体)
- 商品型号
- RCJ7118
- 商品编号
- C5443941
- 商品封装
- PDFN3.3x3.3-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 36.1A | |
| 导通电阻(RDS(on)) | 12mΩ@10V,12A | |
| 耗散功率(Pd) | 16W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 27.6nC@4.5V | |
| 输入电容(Ciss) | 2.69nF | |
| 反向传输电容(Crss) | 293pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 100V、16A
- VGS = 10V 时，RDS(ON) < 38 mΩ，典型值为 32 mΩ
- VGS = 4.5V 时，RDS(ON) < 63 mΩ，典型值为 49 mΩ
- 先进沟槽技术
- 符合无铅产品要求
- 出色的 RDS(ON) 和低栅极电荷
应用领域
- PWM 应用
- 负载开关
- 电源管理
