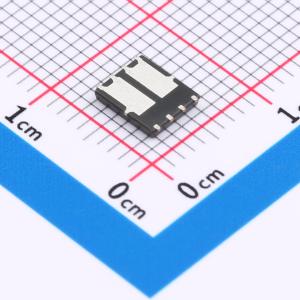

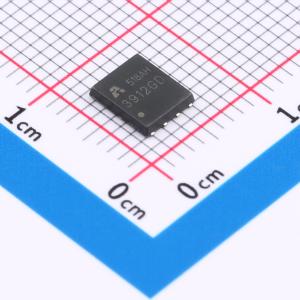

温馨提醒：图片仅供参考，商品以实物为准
AP3912GD
1个N沟道+1个P沟道 耐压:30V 电流:36A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：N沟道：VDD = 30V，ID = 36A，RDS(ON) 13mΩ @VGS = 10V（典型值：10mΩ），RDS(ON) 19mΩ @VGS = 4.5V（典型值：14mΩ）。 P沟道：VDD = 30V，ID = -28A，RDS(ON) 15mΩ @VGS = -10V（典型值：12mΩ），RDS(ON) 20mΩ @VGS = -4.5V（典型值：17mΩ）。 获得无铅产品认证。 高功率和电流处理能力。 表面贴装封装。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP3912GD
- 商品编号
- C5443715
- 商品封装
- PDFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 36A | |
| 导通电阻(RDS(on)) | 10mΩ@10V；12mΩ@10V | |
| 耗散功率(Pd) | 32W | |
| 阈值电压(Vgs(th)) | 1.5V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 54.8nC@10V；19nC@10V | |
| 输入电容(Ciss) | 2.863nF；900pF | |
| 反向传输电容(Crss) | 120pF；237pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 349pF；140pF |
商品特性
- N沟道:
- VDD = 30 V,ID = 36 A
- 当VGS = 10 V时,RDS(ON) < 13 mΩ,典型值:10 mΩ
- 当VGS = 4.5 V时,RDS(ON) < 19 mΩ,典型值:14 mΩ
- P沟道:
- VDD = -30 V,ID = -28 A
- 当VGS = -10 V时,RDS(ON) < 15 mΩ,典型值:12 mΩ
- 当VGS = -4.5 V时,RDS(ON) < 20 mΩ,典型值:17 mΩ
- 获得无铅产品
- 高功率和电流处理能力
- 表面贴装封装
应用领域
-PWM应用-负载开关-电源管理
