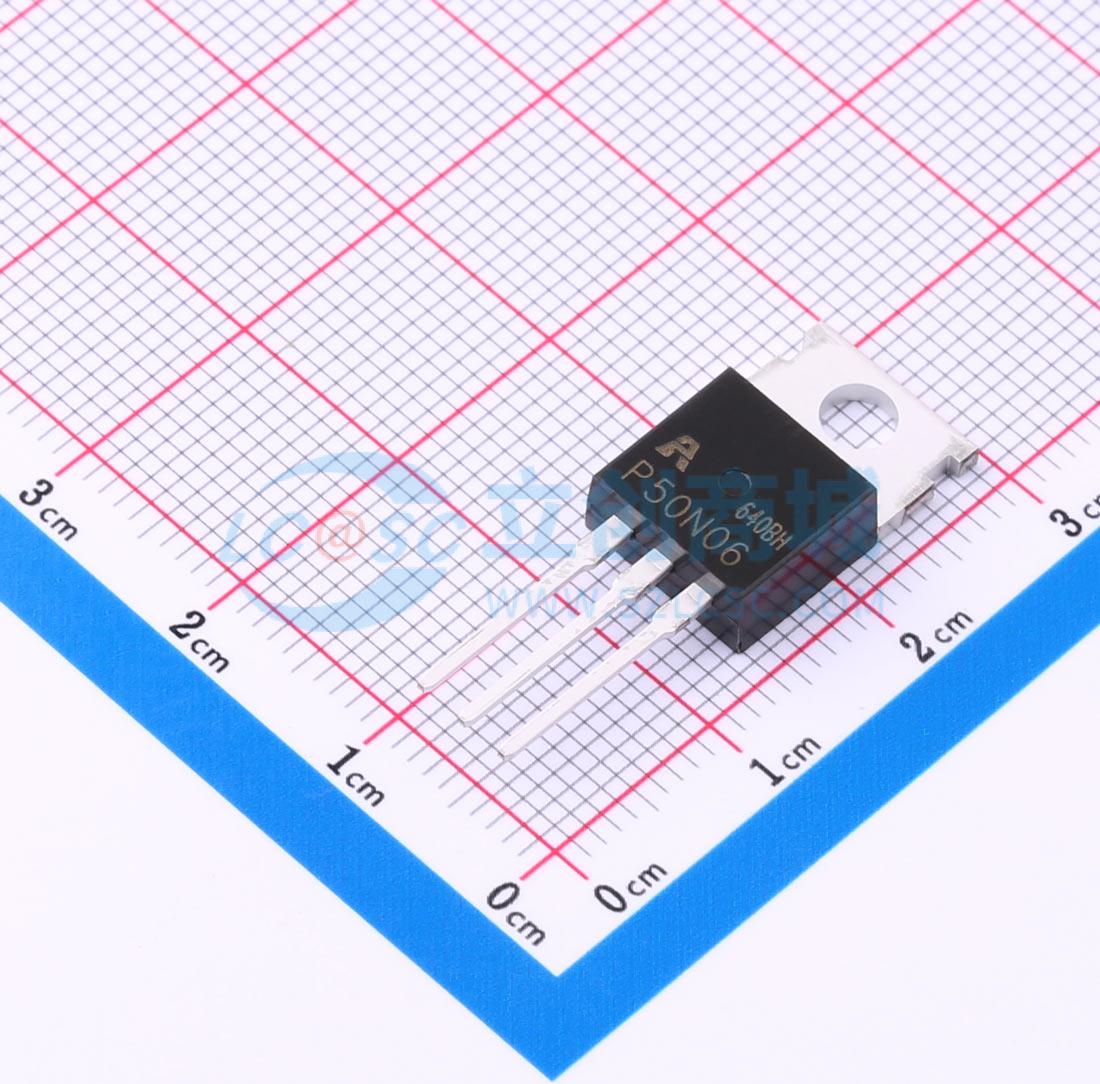

温馨提醒：图片仅供参考，商品以实物为准
APP50N06
1个N沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：60V，50A，RDS(ON) <23mΩ @VGS=10V，典型值18mΩ。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- APP50N06
- 商品编号
- C5443739
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.647克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 18mΩ@10V | |
| 耗散功率(Pd) | 120W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.8V | |
| 栅极电荷量(Qg) | 32nC@10V | |
| 输入电容(Ciss) | 1.05nF@25V | |
| 反向传输电容(Crss) | 70pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 460pF |
商品特性
- 30V、180A
- 在VGS = 10 V时，RDS(ON) < 1.1 mΩ，典型值为0.9 mΩ
- 在VGS = 4.5 V时，RDS(ON) < 1.7 mΩ，典型值为1.5 mΩ
- 分裂栅沟槽技术
- 获得无铅产品认证
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用
- 负载开关
- 电源管理
