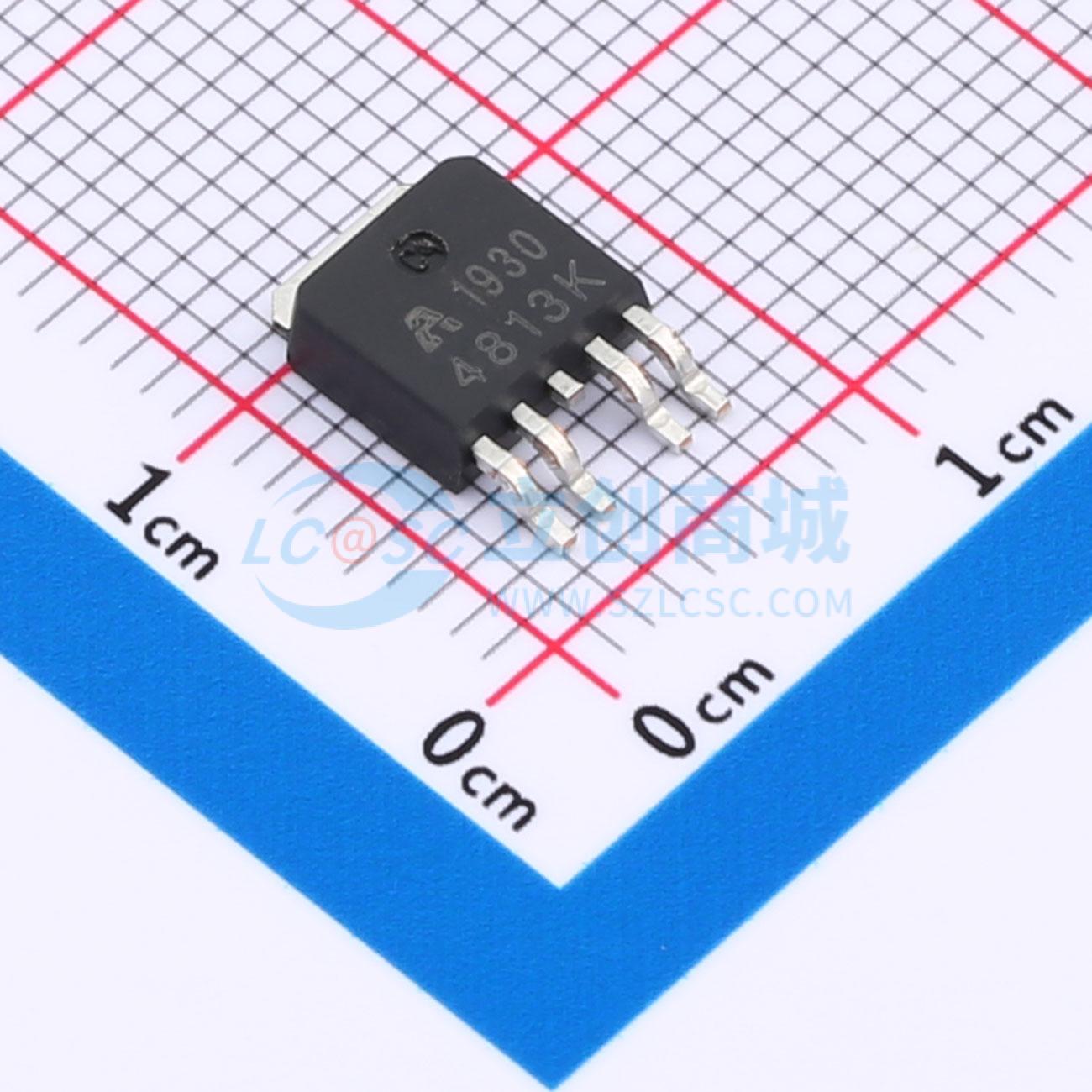

AP4813K实物图

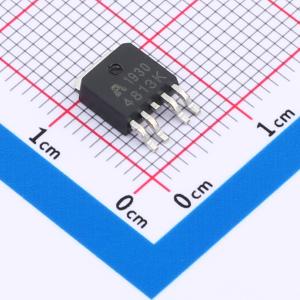

  • AP4813K商品缩略图

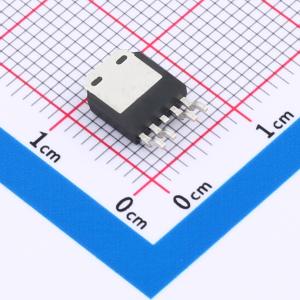

  • AP4813K商品缩略图

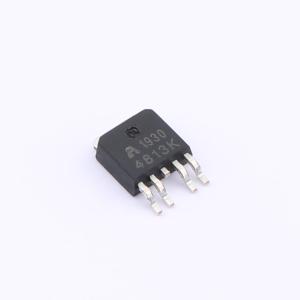

  • AP4813K商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AP4813K

1个N沟道+1个P沟道 耐压:30V 电流:18A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
使用先进的沟槽技术和设计,提供出色的导通电阻和低栅极电荷,可用于多种应用。
品牌名称
ALLPOWER(铨力)
商品型号
AP4813K
商品编号
C5443722
商品封装
TO-252-4​
包装方式
编带
商品毛重
0.488克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)18A
导通电阻(RDS(on))20mΩ@10V;54mΩ@10V
耗散功率(Pd)21W
阈值电压(Vgs(th))1.6V;1.4V
属性参数值
栅极电荷量(Qg)9.5nC@10V;16.2nC@10V
输入电容(Ciss)345pF;700pF
反向传输电容(Crss)32pF;75pF
工作温度-55℃~+150℃
类型N沟道+P沟道
输出电容(Coss)120pF;55pF

商品概述

  • 分裂栅沟槽MOSFET技术
  • 低导通电阻(RDS(on))和品质因数(FOM)
  • 极低的开关损耗
  • 出色的稳定性和一致性

商品特性

  • N沟道:
    • 漏源电压VDS = 30V,漏极电流ID = 18A
    • 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 24 mΩ
    • 当栅源电压VGS = 4.5V时,导通电阻RDS(ON) < 36 mΩ
  • P沟道:
    • 漏源电压VDS = -30V,漏极电流ID = -13A
    • 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 60 mΩ
    • 当栅源电压VGS = -4.5V时,导通电阻RDS(ON) < 85 mΩ
  • 高密度单元设计,实现超低导通电阻
  • 雪崩电压和电流特性完全表征
  • 高单脉冲雪崩能量,稳定性和一致性良好
  • 采用散热性能良好的封装
  • 特殊工艺技术,具备高静电放电能力

应用领域

  • H桥电路
  • 逆变器
