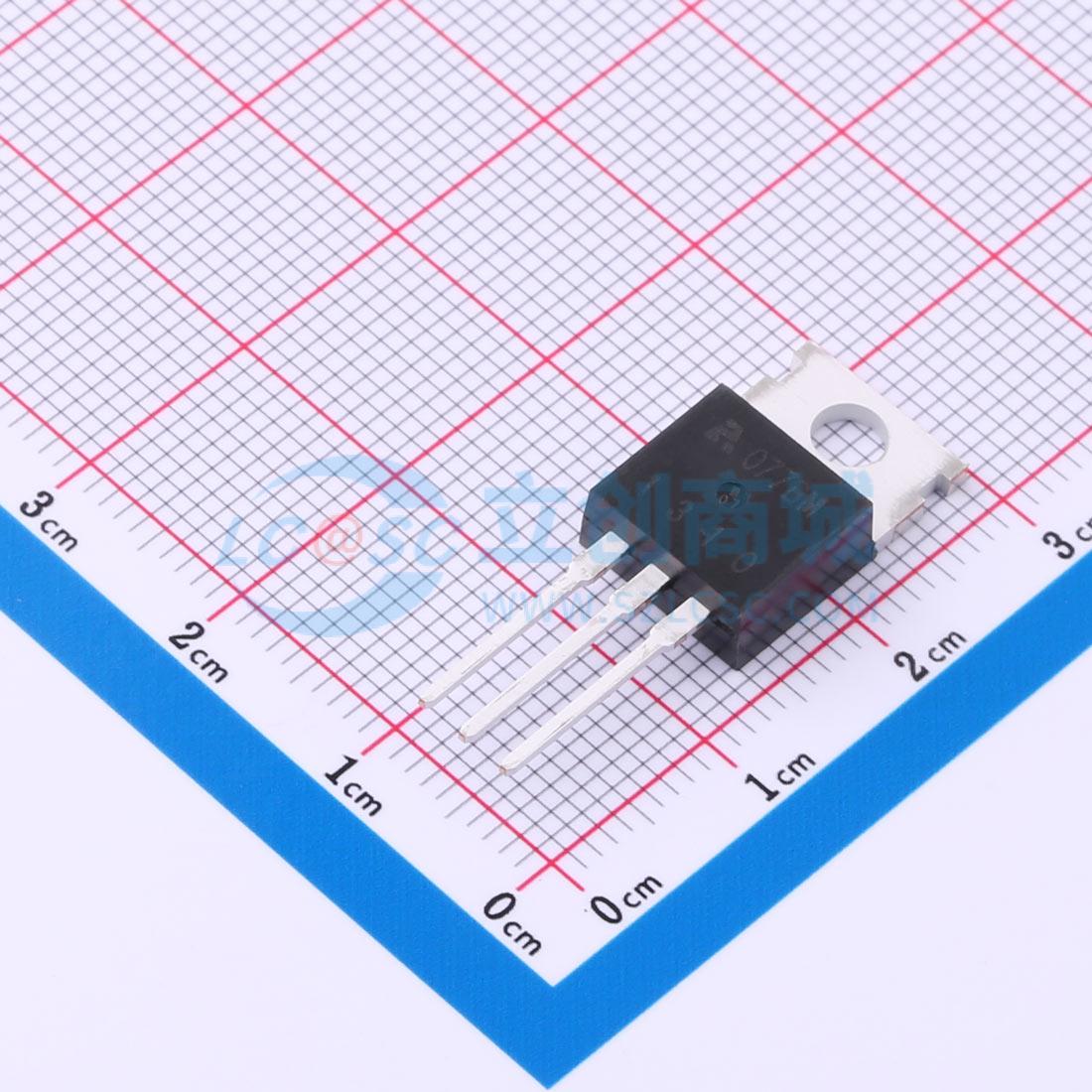

温馨提醒：图片仅供参考，商品以实物为准
AP1310
1个N沟道 耐压:100V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：100V，50A。 RDS(ON) <16mΩ @VGS=10V (典型值:14mΩ)。 分裂栅沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP1310
- 商品编号
- C5443735
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | - | |
| 耗散功率(Pd) | 70W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.13nF@25V | |
| 反向传输电容(Crss) | 60pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP5N10M采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景，具备静电放电（ESD）保护功能。
商品特性
- 高密度单元设计，实现超低导通电阻Rdson
- 雪崩电压和电流特性完全表征
- 出色的封装，散热性能良好
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
- 电机控制
