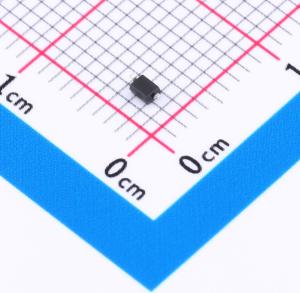

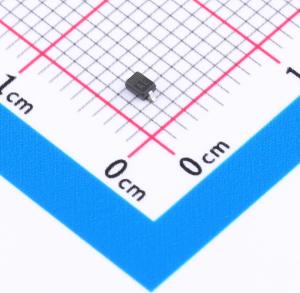

温馨提醒：图片仅供参考，商品以实物为准
PESD15VL1BA
双向ESD 15V截止 峰值脉冲电流：10A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款静电和浪涌保护元器件，适用于保护敏感电路。采用Bi双向类型，具有10A的电流承受能力和15V的工作电压。结电容典型值为100pF，单通道设计。有效防止静电和浪涌对电子设备造成损害，确保电路安全稳定运行。
- 商品型号
- PESD15VL1BA
- 商品编号
- C5337178
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品概述
PESDXXXL1BA器件可保护敏感半导体元件免受静电放电及其他电压感应瞬态事件导致的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了业界领先的保护。该器件为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。采用SOD-323封装。
商品特性
- 500W峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 超低泄漏电流：nA级
- 工作电压：3.3 V、5 V、12 V、15 V、24 V
- 超低钳位电压
- 符合以下标准：– IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- 符合RoHS标准
