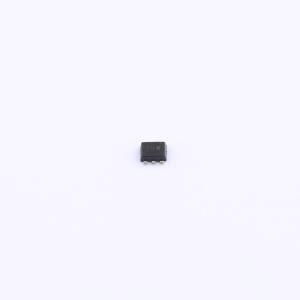

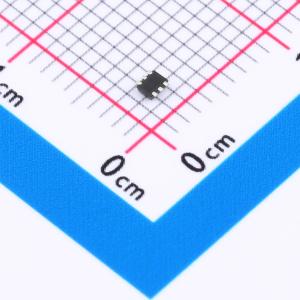

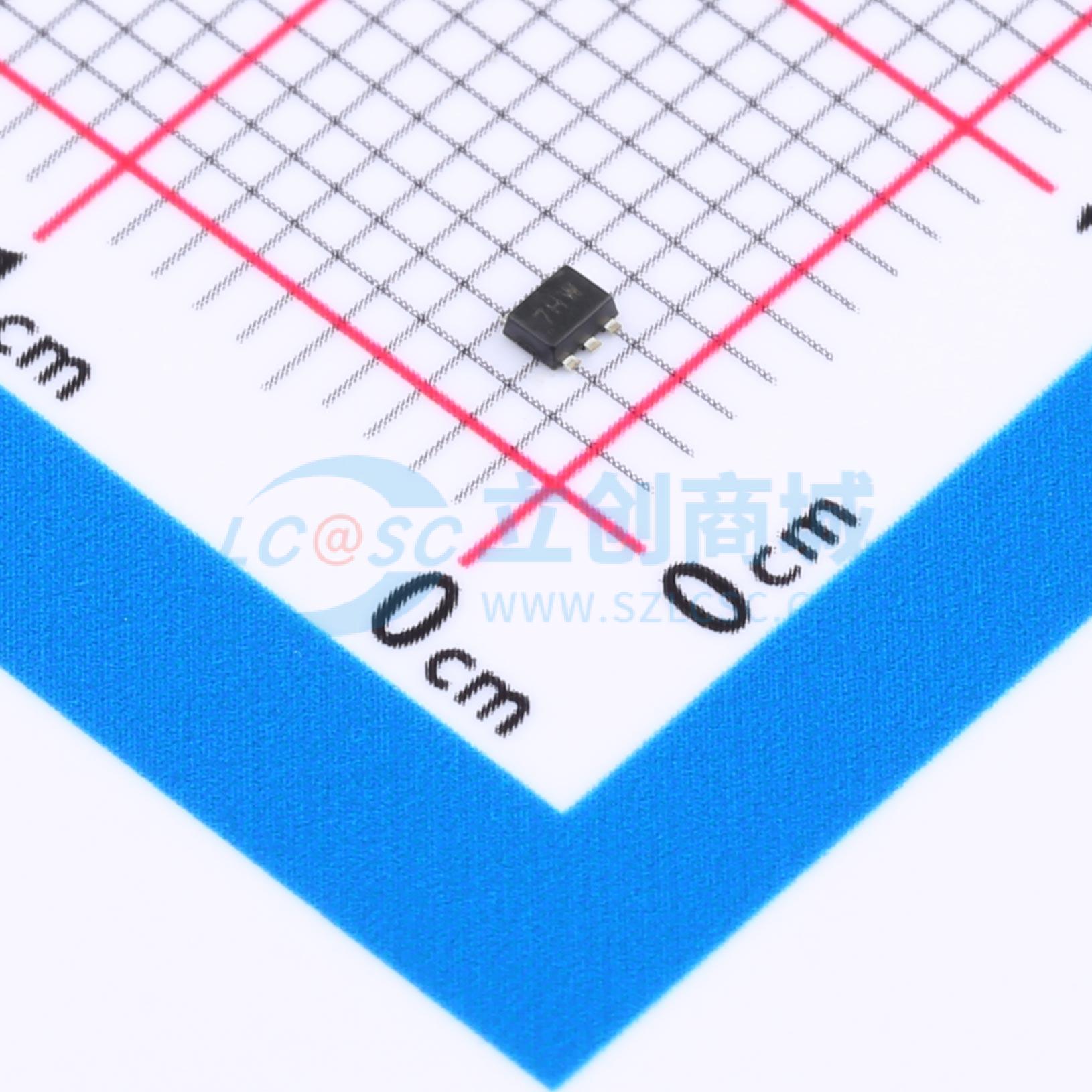

ESDA6V8AV6
单向ESD 5V截止 峰值脉冲电流：1.6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOT-563封装单向ESD静电防护二极管，采用5通道设计，具备5V工作电压耐受值VRWM，有效防止过电压损伤。器件在每个通道上可承受瞬态峰值电流IPP高达1.6A，并拥有较低结电容CJ为9pF，确保在多通道同时提供卓越的ESD保护性能的同时保持信号传输质量，是小型化、高密度接口防静电的理想选择。
- 商品型号
- ESDA6V8AV6
- 商品编号
- C5337176
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14.4V | |
| 峰值脉冲电流(Ipp) | 1.6A | |
| 峰值脉冲功率(Ppp) | 20W | |
| 击穿电压(VBR) | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 五路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 9pF |
商品概述
ESDA6V8AV6是一款5通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负的ESD电流引导至正或负电源轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为GND）连接到系统地。正的ESD电流通过一个ESD二极管和齐纳二极管被引导至地，正的ESD电压被钳位至齐纳电压。
商品特性
- 工作峰值反向电压：5 V
- 低漏电流：< 1 uA @ 3 V
- 高ESD保护等级：>20 kV（HBM标准）
- IEC61000-4-2 第4级ESD保护
- IEC61000-4-4 第4级EFT保护
- 五个独立的单向配置
