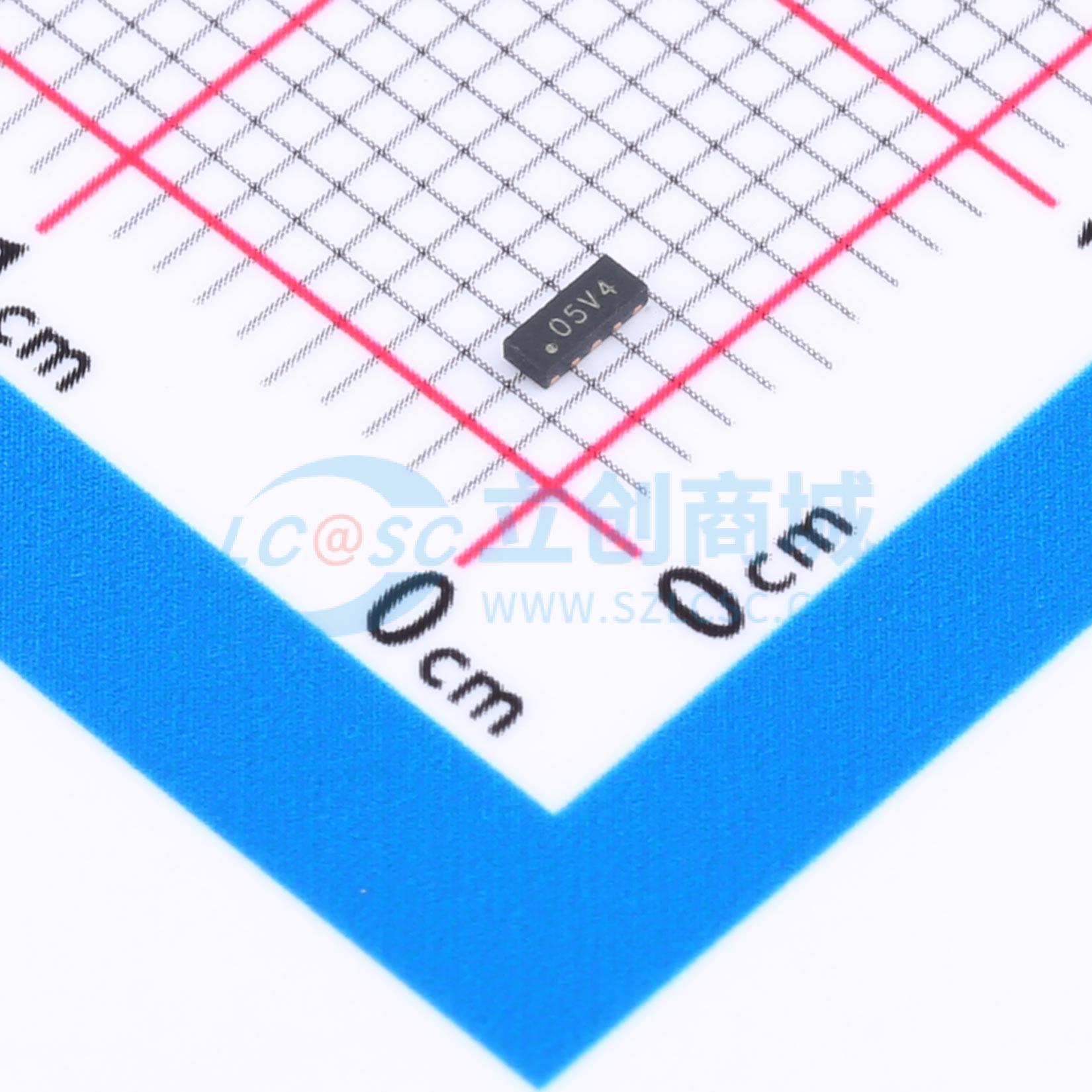

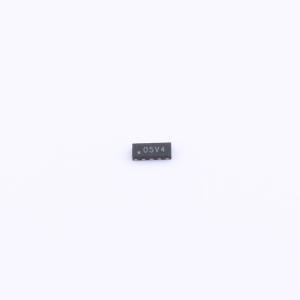

温馨提醒：图片仅供参考，商品以实物为准
ESD5304D
ESD 5V截止 峰值脉冲电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款DFN2510-10L封装单向ESD静电防护二极管，专为4通道设计，具有5V高耐压VRWM保护，有效防止过电压。器件在每个通道上均能承载瞬态峰值电流IPP高达5A，并配备超低结电容CJ仅为0.3pF，确保在提供卓越ESD防护的同时保持信号高速传输的完整性，是多通道高速接口防静电的理想选择。
- 商品型号
- ESD5304D
- 商品编号
- C5337175
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF；0.3pF |
商品概述
ESD5304D是一款4通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对二极管组成，可将正或负ESD电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为GND）与系统接地相连。正ESD电流通过ESD二极管和齐纳二极管导向接地，正ESD电压被钳位到齐纳电压。
商品特性
- 固态硅雪崩技术
- 低工作和钳位电压
- 最多可保护四条I/O线路
- 超低电容：典型值为0.5pF（I/O到I/O）
- 低泄漏
- 低工作电压：5V
- 直插式设计
- DFN2510 - 10L（UDFN - 10(1x2.5)）封装
