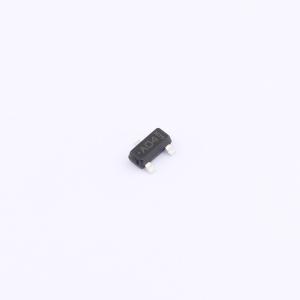

温馨提醒：图片仅供参考，商品以实物为准
PJA3404-AU_R1_000A1
1个N沟道 耐压:30V 电流:5.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON)，VGS@10V，ID@5.6A < 30mΩ。 RDS(ON)，VGS@4.5V，ID@3.5A < 45mΩ。 先进的沟槽工艺技术。 专为开关负载、PWM应用等设计。 获得质量体系认证：TS16949。 通过AEC-Q101认证。 符合欧盟RoHS 2011/65/EU指令的无铅产品。 符合IEC61249标准的绿色模塑料（无卤）
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJA3404-AU_R1_000A1
- 商品编号
- C5337172
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.6A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V,3.5A | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 7.8nC@15V | |
| 输入电容(Ciss) | 343pF@15V | |
| 反向传输电容(Crss) | 34pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
NTD25P03LG - HXY采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -30V，ID = -20A
- 在VGS = -10V时，RDS(ON) < 42mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
