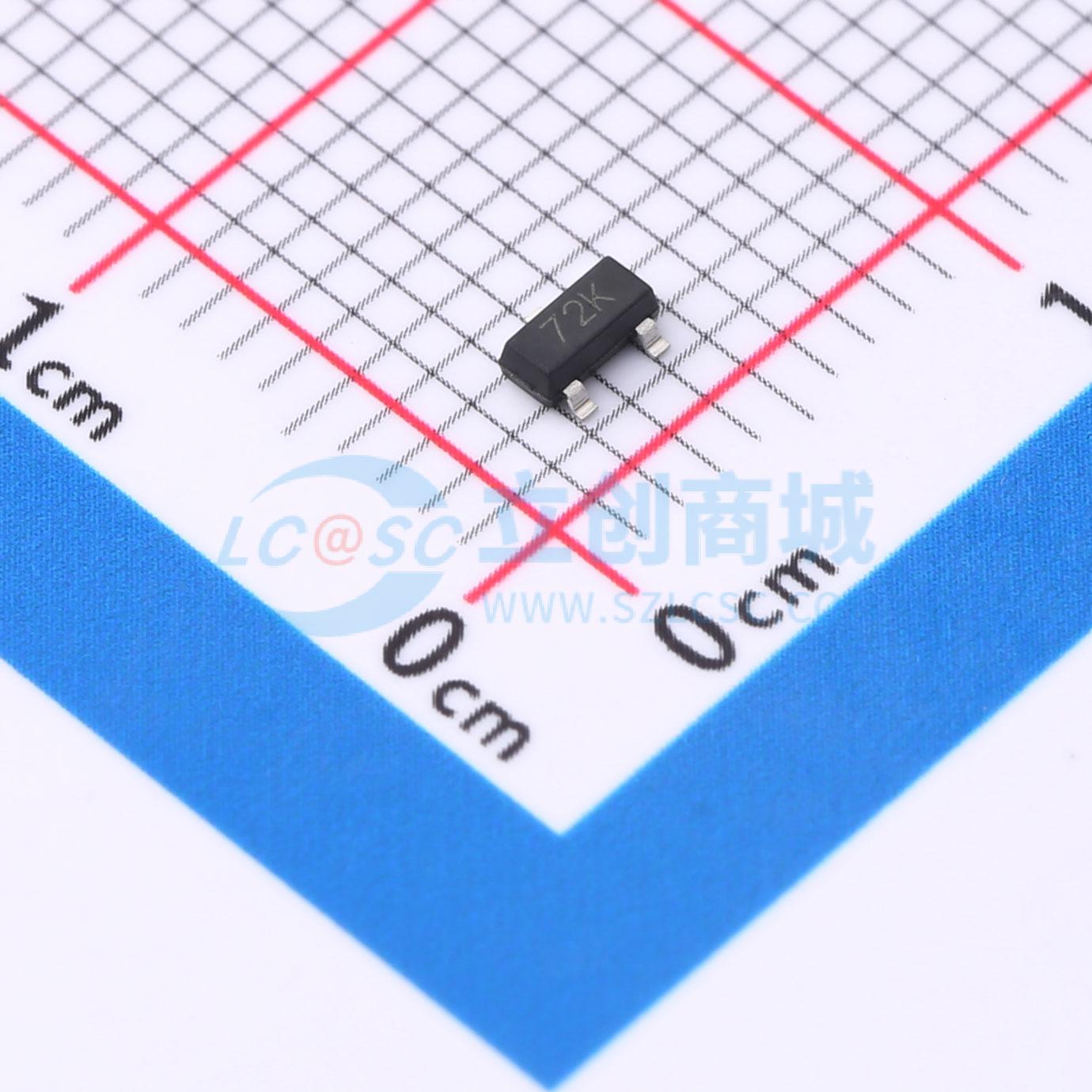

温馨提醒：图片仅供参考，商品以实物为准
2N7002-7-MS
1个N沟道 耐压:60V 电流:300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：60V, 0.3A, RDS(ON) = 2.2Ω@VGS = 10V。改善的dv/dt能力。快速开关。有绿色器件。内置G-S ESD保护二极管。ESD防护高达2KV。应用：电机驱动。电动工具
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- 2N7002-7-MS
- 商品编号
- C5277949
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 2.2Ω@10V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 3.7nC@10V | |
| 输入电容(Ciss) | 25.5pF | |
| 反向传输电容(Crss) | 7.8pF | |
| 工作温度 | -50℃~+150℃ | |
| 输出电容(Coss) | 17pF |
商品概述
这些微型表面贴装MOSFET可减少功率损耗、节约能源，使该器件非常适合用于小型电源管理电路。
商品特性
- 60V、0.3A,VGS = 10V 时 RDS(ON) = 2.2Ω
- 改善的 dv/dt 能力
- 快速开关
- 有环保器件可选
- 内置 G-S ESD 保护二极管
- ESD 保护高达 2KV
应用领域
-电机驱动-电动工具-LED 照明
