HT6050AREZ

HT6050A是一款内置开关的降压型DC/DC稳压器，采用SKIP控制模式，将低静态电流与高开关频率相结合，可在宽负载电流范围内实现高效稳压。SKIP模式使用短“脉冲”周期通过内部功率MOSFET切换电感电流，随后进入休眠周期，在此期间功率开关关闭，负载电流由输出电容提供。在轻载情况下，脉冲周期占总周期时间的比例很小，可将平均电源电流降至最低，并大幅提高轻载时的效率。 HT6050A具有4V - 60V的宽输入电压范围，从而减少了对外部浪涌抑制元件的需求，使其成为宽输入功率范围工业应用和高节数电池组应用的理想选择。HT6050A非常适合用于48V汽车电源总线范围。 HT6050A采用低阻值的100mΩ高端和80mΩ低端MOSFET，可提供至少3A的输出电流能力，并具有出色的负载和线路瞬态响应。 其他特性包括：软启动、热关断、欠压锁定（UVLO）、栅极驱动器欠压锁定、最大占空比限制定时器和限流关断定时器。它还集成了输出短路保护功能，当反馈（FB）电压较低时提供打嗝（HICCUP）模式，以避免短路时过热。

HT6050A是一款高效、高功率密度的同步降压转换器。该芯片的输入电压范围为4V至60V，内部集成了上下功率MOS管，可输出高达3A的负载电流，并能提供1V至输入电压（VIN）的稳定输出电压。 HT6050A采用SKIP控制模式，将低静态电流与高开关频率相结合，可在宽负载电流范围内实现高效稳压。采用集成内部补偿的固定频率峰值电流控制模式，可缩短设计时间并减少外部器件数量。HT6050A可通过外部电阻将开关频率从200kHz调整至2MHz。宽开关频率范围使芯片能够针对高频下的小体积要求或低频下的高效电源进行优化。此外，HT6050A可接近100%的最大占空比运行，以实现最佳的输入 - 输出压差。HT6050A集成了旁路LDO线性电源，可连接外部低压电源以生成VCC，进一步提高芯片在高压输入条件下的轻载效率。该芯片提供旁路LDO的自动检测和切换电路。当旁路LDO直接连接到输出电压（VOUT）且VOUT上升到切换阈值以上时，内部LDO的输入电源可从输入电压（VIN）无缝切换到VOUT。 HT6050A还具备多种其他特性，包括通过外部电阻调节输出电压、可选内置软启动或外部可调软启动、输出电压跟随功能以及电源良好指示。保护特性包括周期性峰值和谷值电流限制、打嗝模式下的输出短路保护、热插拔应用中的输入过压保护、热关断和自恢复以及精确的输入欠压保护。

• 稳压状态下20μA静态电流
• 输入电压范围：4V - 60V
• 输出电压范围：1V - VIN
• 集成上下功率MOSFET最大电流：5A
• 可调频率范围：200kHz~2MHz
• 连续导通模式（CCM）/不连续导通模式（DCM）/脉冲频率调制（PFM）模式自动切换
• 可调软启动时间和输出电压跟踪能力
• 自动切换旁路线性电源
• 接近100%占空比时提供超低输入和输出压差
• 内部补偿
• 电源良好标志
• 动态频率扩展技术
• 支持大电容负载启动
• 保护功能：欠压锁定（UVLO）/过流保护（OCP）/短路保护（SCP）/过温保护（OTP）/过压保护（OVP）
• 工作结温范围：-40℃至+125℃
• 所有引脚具备±2000V（人体模型，HBM）静电放电（ESD）保护

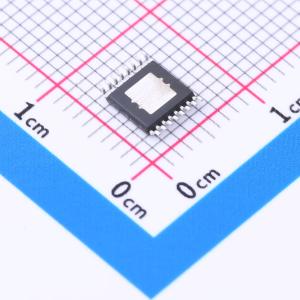

• ETSSOP 16引脚外露焊盘封装

• 工业电源
• 宽电压输入范围电源
• 低纹波低噪声电源
• 汽车电子电源
