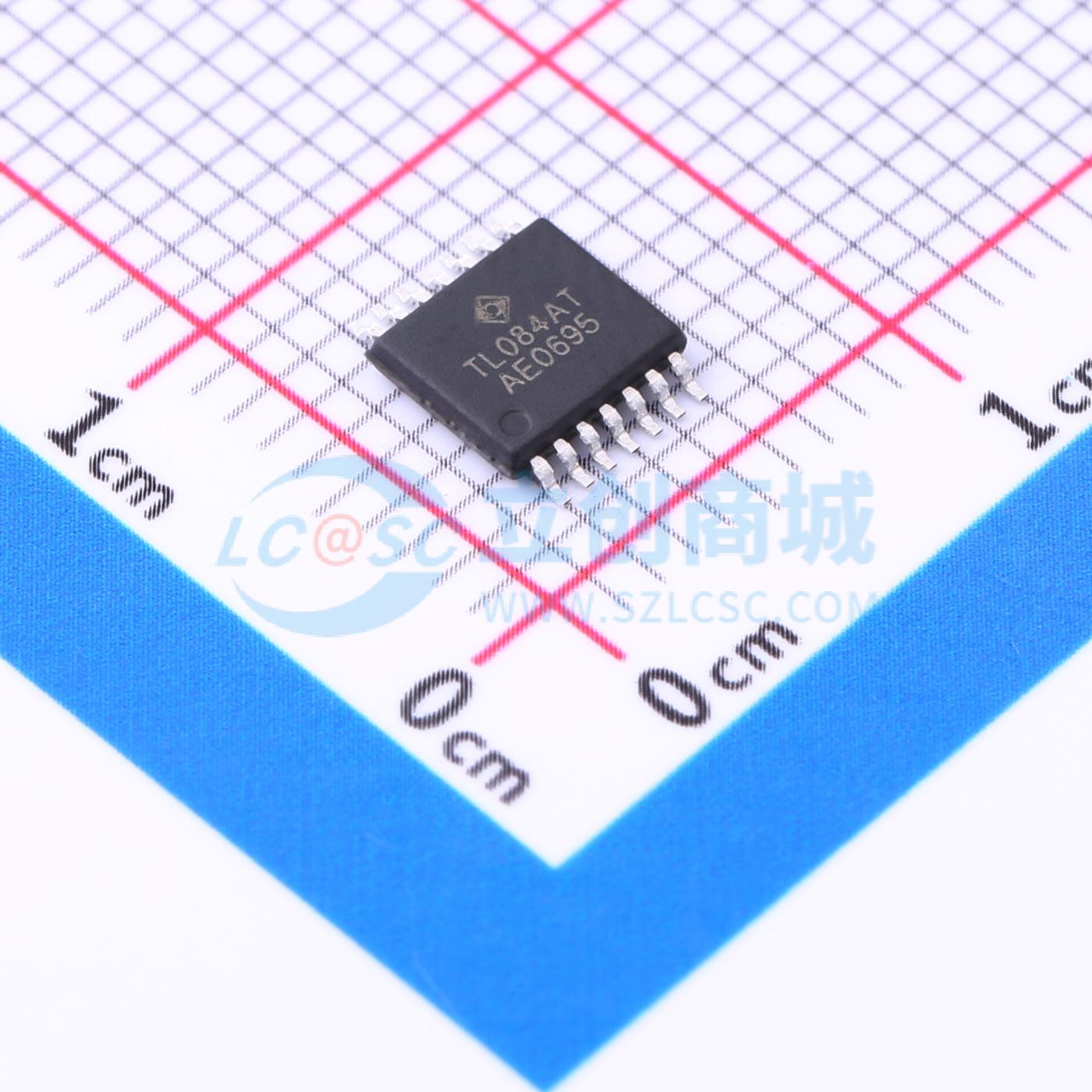

温馨提醒：图片仅供参考，商品以实物为准
TL084AT
低功耗JFET输入运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- JFET输入通用运放、30V，满足用户（至少工业级）自主可控的需求。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- TL084AT
- 商品编号
- C5274800
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入偏置电流(Ib) | 30pA | |
| 输入失调电压(Vos) | 5mV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 13V/us | |
| 静态电流(Iq) | 1.4mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5pA | |
| 功能特性 | - |
商品概述
TL082/TL084 是低功耗、高速的 JFET 输入运算放大器。该系列器件在单片集成电路上结合了双极性和结型场效应晶体管两种线性集成技术。先进的芯片设计和工艺确保了 JFET 输入对管的良好匹配。该系列在保持低功耗的同时，实现了高增益带宽积和高压摆率。极低的输入偏置电流和输入失调电流是其主要优势。内部集成了两组或四组运算放大器，其引脚功能与工业标准运算放大器 MC1458 和 LM358/LM324 等兼容。
商品特性
- 输入失调电压最大值：6mV
- 低输入偏置电流：30pA
- 低输入失调电流：5pA
- 宽带增益：3MHz
- 高压摆率：13V/μs
- 低供电电流：每个放大器 1.4mA
- 高输入阻抗：10^12 Ω
