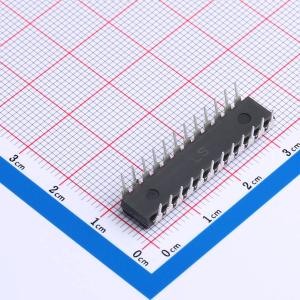

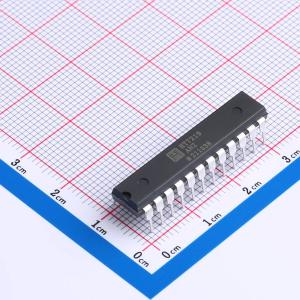

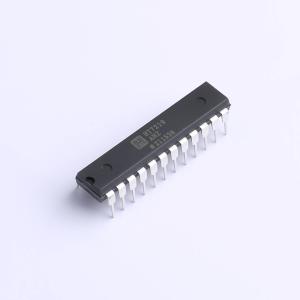

温馨提醒：图片仅供参考，商品以实物为准
HT7219ANZ
HT7219ANZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是紧凑的串行输入/输出共阴极显示驱动器，可将微处理器（μB/s）连接到最多8位的7段数字LED显示器、条形图显示器或64个独立LED。片上包括一个BCD码B解码器、多路扫描电路、段和位驱动器，以及一个存储每个数字的8x8静态RAM。只需要一个外部电阻来设置所有LED的段电流。一个方便的3线串行接口连接到所有常见的μP。可以对单个数字进行寻址和更新，而无需重新布线整个显示器。还允许用户为每个数字选择代码B解码或不进行解码。该器件包括一个150μA的低功耗关断模式、模拟和数字亮度控制、一个扫描限制寄存器，允许用户显示1到8位，以及一个强制所有LED点亮的测试模式。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT7219ANZ
- 商品编号
- C5274832
- 商品封装
- PDIP-24
- 包装方式
- 管装
- 商品毛重
- 2.81克(g)
商品参数
参数完善中
商品特性
- 10MHz串行接口
- 单独LED段控制
- 解码/非解码数字选择
- 低功耗关断（数据保留），电流150μA
- 数字和模拟亮度控制
- 上电时显示空白
- 驱动共阴极LED显示器
应用领域
- 条形图显示器
- 七段显示器
- 工业控制器
- 面板表
- LED矩阵显示器
