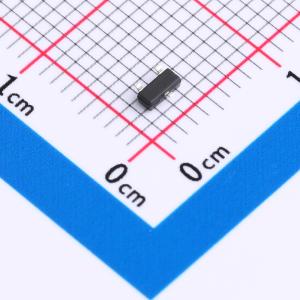

温馨提醒：图片仅供参考，商品以实物为准
KIA431BM-RTK/H
2.5V~36V 并联 50ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KIA431系列集成电路是三端可编程并联稳压二极管。这些单片IC电压基准源可作为低温系数齐纳二极管工作，通过两个外部电阻可将其从Vref编程至36伏。这些器件的工作电流范围很宽，为1.0至100mA，典型动态阻抗为0.22Ω。这些基准源的特性使其在许多应用中成为齐纳二极管的理想替代品，如数字电压表、电源和运算放大器电路。2.5伏基准源便于从5.0伏逻辑电源获得稳定的基准电压，并且由于KIA431系列作为并联稳压器工作，它既可用作正电压基准，也可用作负电压基准。
- 品牌名称
- KEC
- 商品型号
- KIA431BM-RTK/H
- 商品编号
- C5274822
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 50ppm/℃ | |
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 500uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
KIA431系列集成电路是三端可编程并联稳压二极管。这些单片IC电压基准源可作为低温系数齐纳二极管工作，通过两个外部电阻可将其从Vref编程至36伏。这些器件的工作电流范围很宽，为1.0至100mA，典型动态阻抗为0.22Ω。这些基准源的特性使其在许多应用中成为齐纳二极管的理想替代品，如数字电压表、电源和运算放大器电路。2.5伏基准源便于从5.0伏逻辑电源获得稳定的基准电压，并且由于KIA431系列作为并联稳压器工作，它既可用作正电压基准，也可用作负电压基准。
商品特性
- 低动态输出阻抗：0.22Ω（典型值）。
- 灌电流能力为1.0至100mA。
- 等效全范围温度系数为50ppm/°C（典型值）。
- 在整个额定工作温度范围内进行温度补偿。
- 低输出噪声电压。
- 后缀U：符合AEC - Q100标准（1级），例如KIA431*M - RTK/HU
应用领域
- 数字电压表
- 电源
- 运算放大器电路
