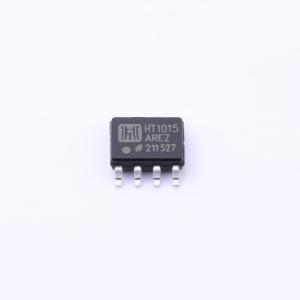

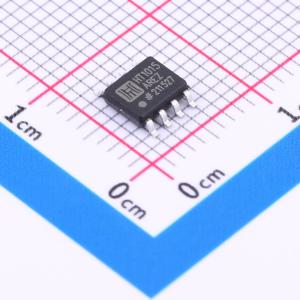

HT1015AREZ
高电压非同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT1015A 是一款高电压、非同步降压转换器,可在9V至100V的宽输入电压范围内工作。该器件集成了120V 400mΩ的高压侧MOSFET,能够提供1A的连续负载电流,最高效率可达95%。该器件采用固定频率峰值电流控制,内置补偿电路,无需外部组件。内置多种保护功能,包括逐周期电流限制、hiccup模式短路保护、欠压锁定、过流和过温保护。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1015AREZ
- 商品编号
- C5274694
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~100V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 150kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
HT1015A是一款高压、非同步降压转换器，可在9V至100V的宽输入电压范围内工作。HT1015A集成了一个120V、400mΩ的高端MOSFET。HT1015A可提供1A的连续负载电流，效率高达95%。HT1015A采用固定频率峰值电流控制，并内置补偿功能，无需外部元件。高端MOSFET的逐周期电流限制功能可在过载情况下保护转换器。如果过流情况持续时间超过预设时间，将触发打嗝模式保护。HT1015A具备保护功能，可保护负载免受欠压、过流和过温等故障的影响。
商品特性
- 9V至100V输入电压范围
- 1.5A电流限制
- 1A连续负载电流
- 95%峰值效率
- 400μA工作静态电流
- 120V、400mΩ高端MOSFET
- 峰值电流模式控制
- 150kHz固定频率
- 内置补偿，使用方便
- 高达92%的占空比
- 0.8V电压基准
- 1μA关断电流
- 150ms打嗝模式短路保护
应用领域
- 车载充电器
- 电池充电器
- 电源适配器
