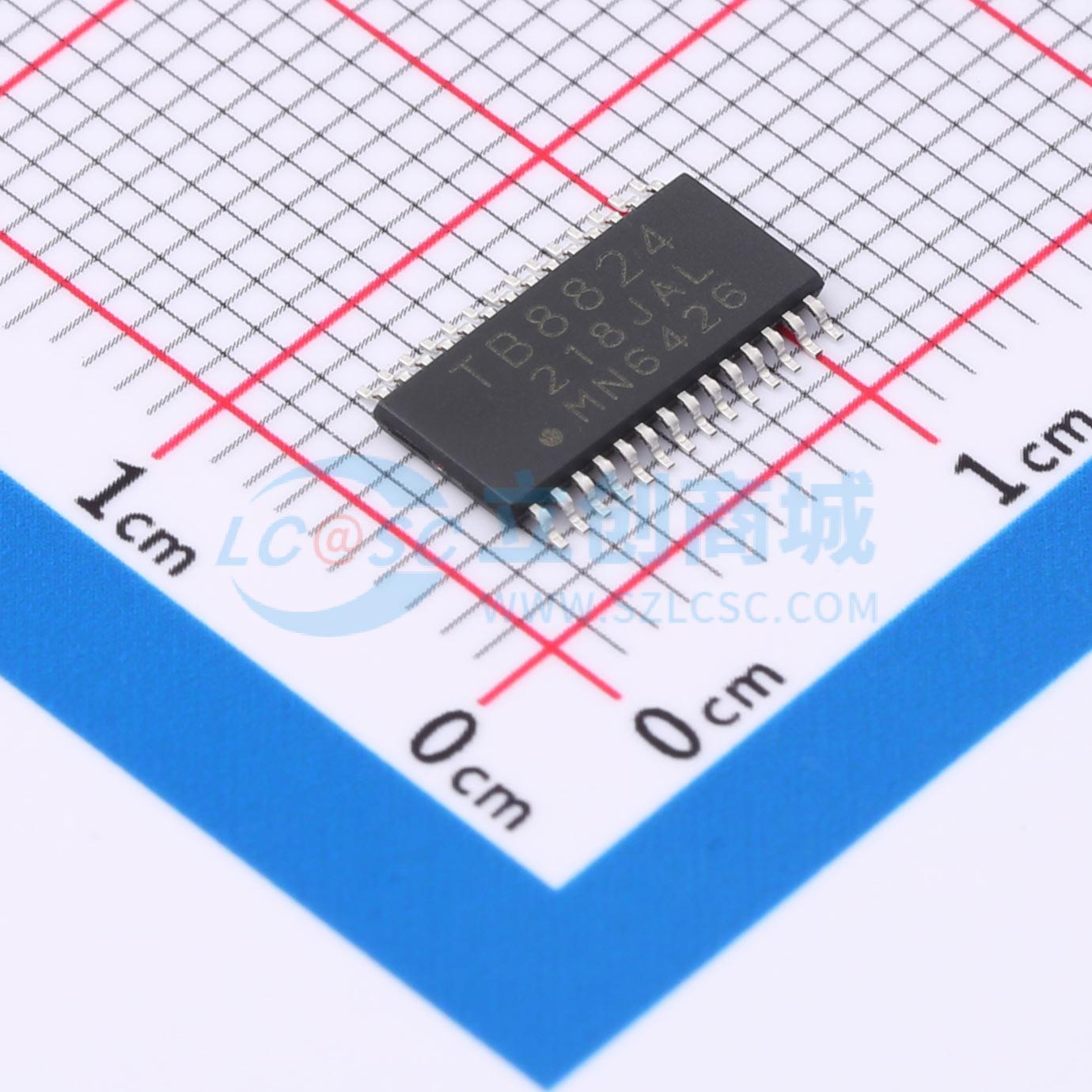

温馨提醒：图片仅供参考，商品以实物为准
TB67S580FNG(CP1,EL
TB67S580FNG(CP1,EL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB8824FNG是一款采用PWM斩波器的两相双极步进电机驱动IC。该产品采用BiCD工艺制造，额定值为50 V/1.6A。内置的IC工作稳压器允许通过单个VM电源驱动电机。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67S580FNG(CP1,EL
- 商品编号
- C5274703
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 电机驱动电压(Vm) | 8.2V~44V | |
| 输出电流 | 2A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 8；2；32；1；16；4 | |
| 集成开关 | 是 | |
| 导通电阻 | 400mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TB8824FNG是一款采用PWM斩波器的两相双极步进电机驱动IC。该产品采用BiCD工艺制造，额定值为50 V/1.6A。内置的IC工作稳压器允许通过单个VM电源驱动电机。
商品特性
- BiCD工艺集成单芯片IC
- 能够控制双极步进电机
- 衰减模式选择功能（混合衰减/慢速衰减/快速衰减）
- 节能功能（睡眠模式）
- 时钟输入控制
- 3.3V稳压器输出
- 支持整步、半步、四分之一步、1/8步、1/16步、1/32步运行
- BiCD结构：输出功率晶体管采用DMOSFET
- 高击穿电压和大电流：50 V / 1.6A（绝对最大额定值）
- 内置热关断检测（TSD）、过流检测（ISD）和欠压锁定检测（UVLO）
- 错误检测标志输出功能（nFAULT）
- 通过减少电荷泵减少外部元件数量
- 封装：HTSSOP28
