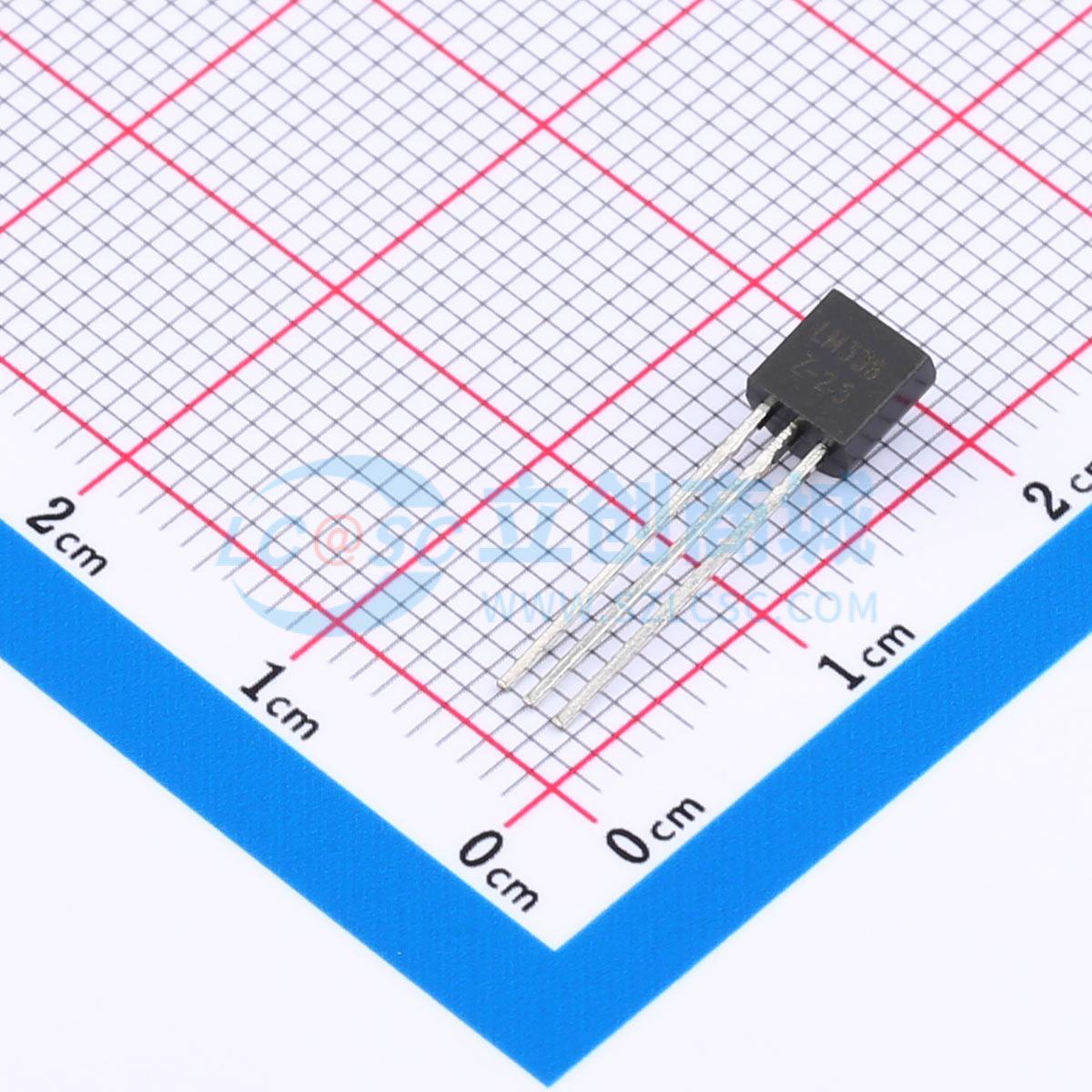

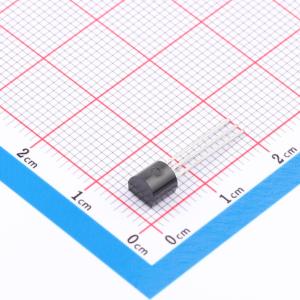

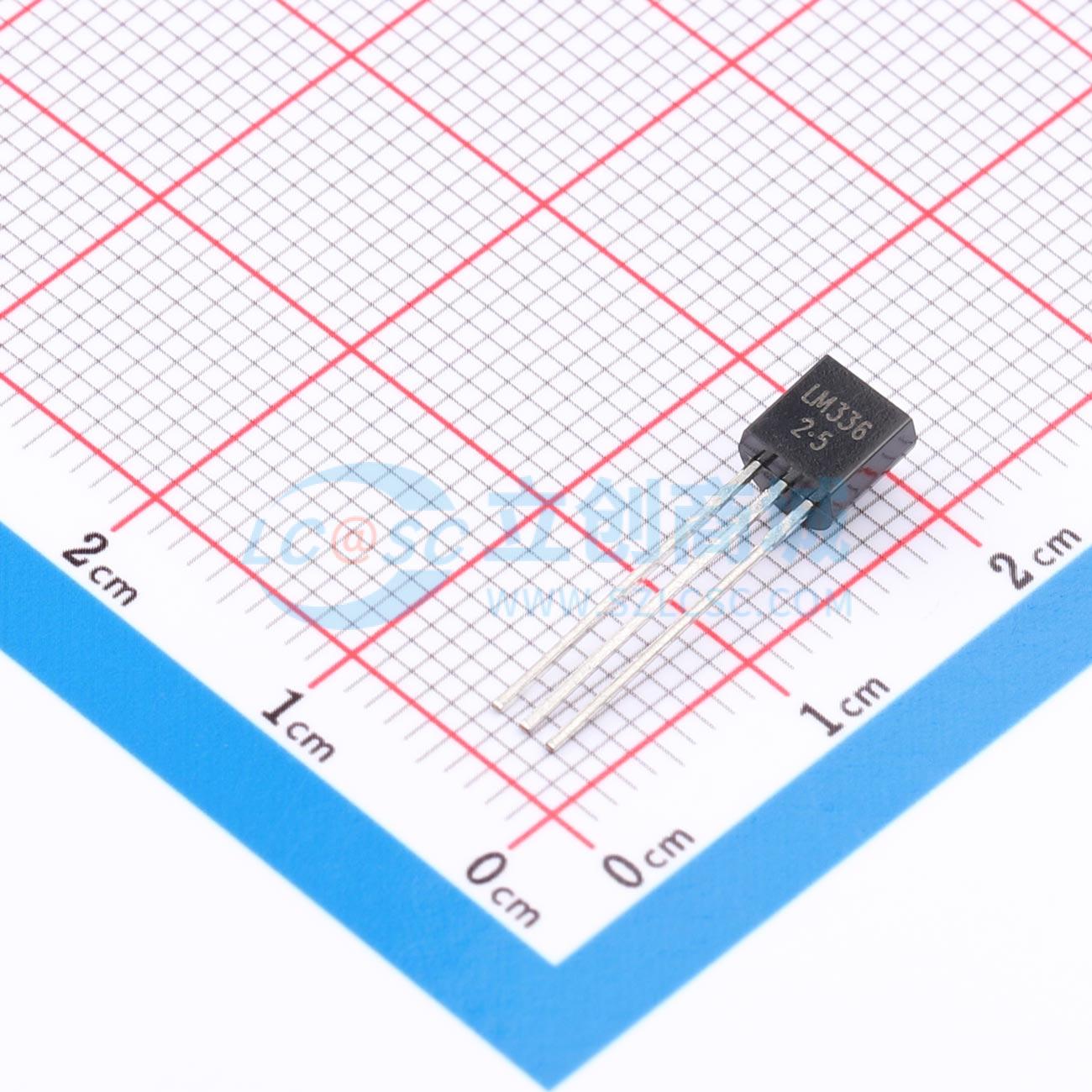

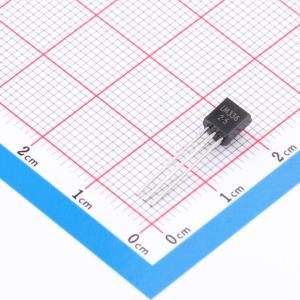

温馨提醒：图片仅供参考，商品以实物为准
LM336Z-2.5
并联
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 并联电压基准：2.5V电压参考电路/电压基准二极管；满足用户（至少工业级）自主可控的需求。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- LM336Z-2.5
- 商品编号
- C5274782
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 2.49V | |
| 输出电流 | - | |
| 精度 | ±1% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
LM136/LM236/LM336-2.5V集成电路是一款精密的2.5V并联稳压器，其工作特性类似于一个具有低温度系数和0.2Ω动态阻抗的2.5V齐纳二极管。LM136/LM236/LM336-5.0V集成电路是一款精密的5.0V并联稳压器，其工作特性类似于一个具有低温度系数和0.6Ω动态阻抗的5.0V齐纳二极管。该系列器件的微调端（adj）允许对基准电压和温度系数进行微调。LM136/LM236/LM336精密电压基准可用于数字电压表、电源或运算放大器电路，并可作为正负电压基准源使用。
商品特性
- 低温度系数
- 工作电流范围宽：400 μA ~ 10 mA
- 0.2Ω 动态阻抗
- 初始容差为 ±1%
- 保证温度稳定性
- 可微调温度系数
- 快速开启特性
- 采用TO-92和SOP8封装
- 电压可调范围：4 V ~ 6 V
- 工作电流范围宽：600 μA ~ 10 mA
- 0.6Ω 动态阻抗
