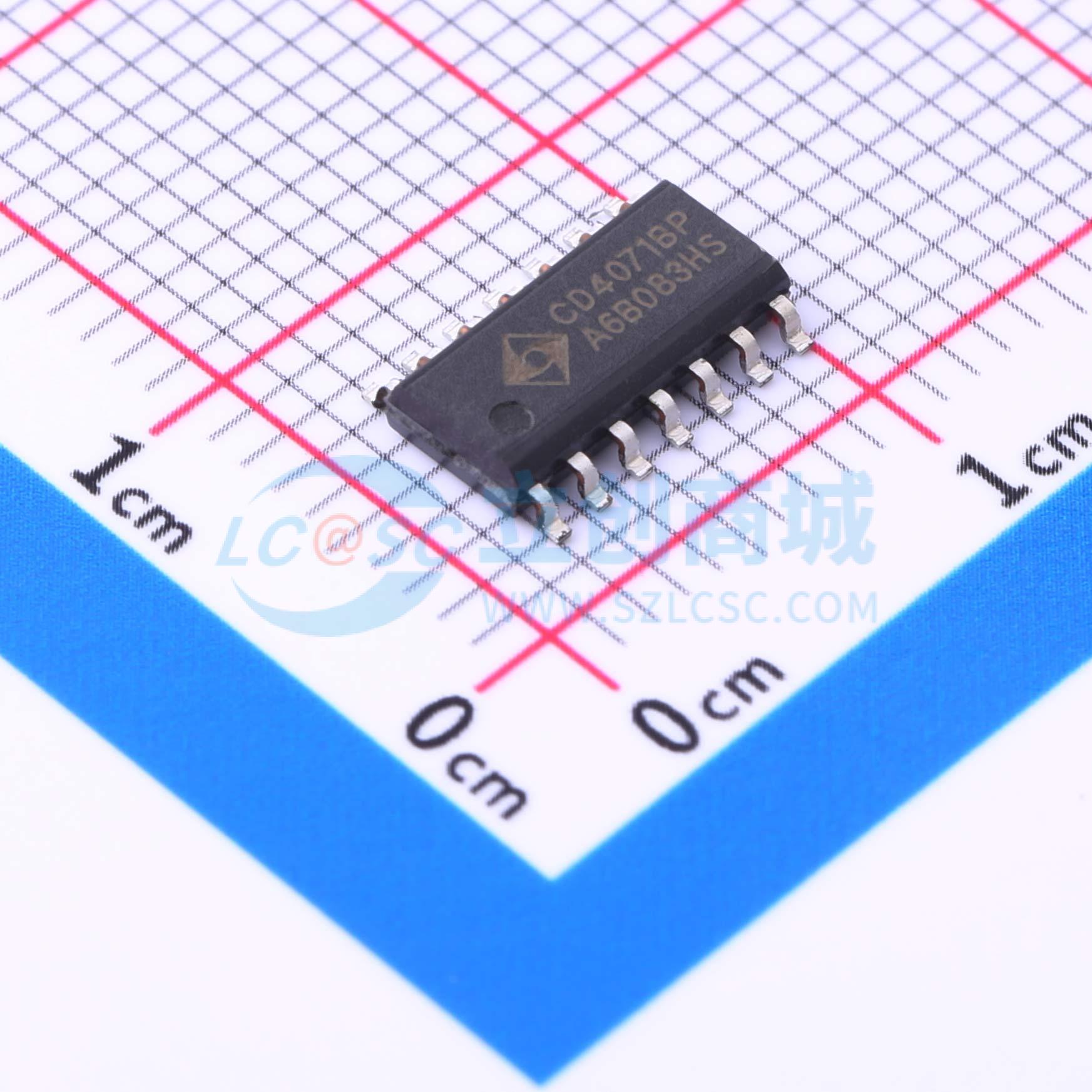

温馨提醒：图片仅供参考，商品以实物为准
CD4071BP
4-2输入或门集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4通道，2输入，3V至18V或门；满足用户（至少工业级）自主可控的需求。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- CD4071BP
- 商品编号
- C5274731
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 30ns@15V,50pF | |
| 工作温度 | -10℃~+70℃ |
