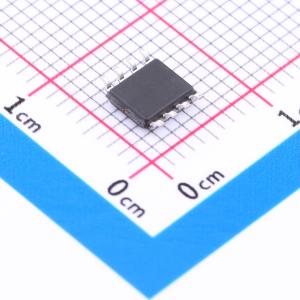

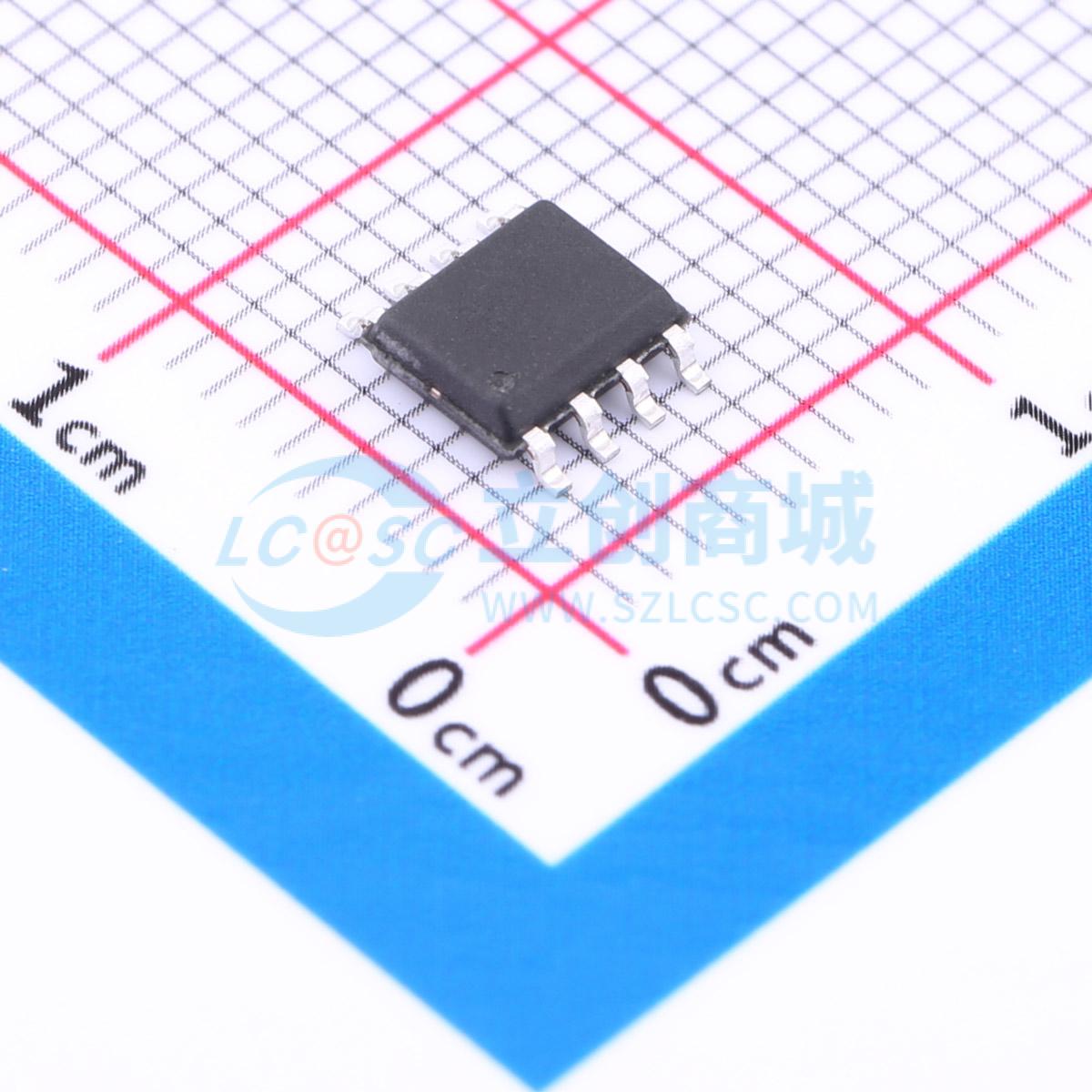

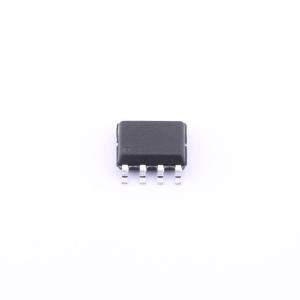

温馨提醒：图片仅供参考，商品以实物为准
GC705AP
复位电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单电源监控器（监控和复位电路）：微处理器监控和复位电路；Vcc：1.0V至5.5V；Icc：150μA至350μA；VRT：4.50V至4.75V；满足用户（至少工业级）自主可控的需求。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- GC705AP
- 商品编号
- C5274753
- 商品封装
- SOP-8L
- 包装方式
- 管装
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 受监控电压数 | 1 | |
| 手动复位 | 有 |
| 属性 | 参数值 | |
|---|---|---|
| 看门狗定时器 | 有 | |
| 复位超时 | 200ms | |
| 工作温度 | -10℃~+70℃ | |
| 静态电流(Iq) | 150uA |
商品概述
GC705/706/707/708/813L 是一组CMOS 微处理器监控电路，可用来监控微处理器系统供电异常、电池故障和工作状态。和采用分立元件及多片IC 组合成电路相比，明显减小了系统电路的复杂性和元器件的数量，并提高了系统的可靠性和精度。 GC705/706/813L 具备以下四项基本功能：1) 电源开机，关机及电源供电不足时给出复位输出。2) 内含独立的看门狗电路输出。如看门狗电路输入在1.6 秒内未得到翻转信号，看门狗电路输出端将变成低电平。3) 内含门限1.25V 的检测器，用于掉电报警，电池欠电监测和监测加错电源的状况（以 +5V 为准）。4) 手动复位时，给出确定脉宽的负向复位脉冲 GC707/708 和GC705/706 基本功能一致，区别只在于GC705/706 芯片中的第8 脚正脉冲的复位（RESET）输出取消了，换成了看门狗定时器，原第6 脚空脚被用做看门狗电路的输入端。GC813L则除了第7 脚输出正脉冲的RESET 外，其它功能和GC705/706 完全一样。
应用领域
- 计算机
- 微处理器和微控制器系统
- 嵌入式控制器系统
- 智能仪器仪表
- 通信系统
- 工业自动化系统
- 电池供电手持设备
