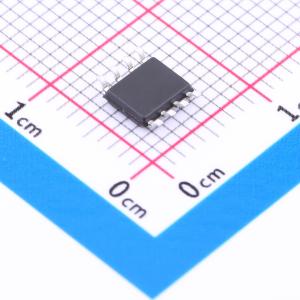

温馨提醒：图片仅供参考，商品以实物为准
GC708AP
微处理器监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单电源监控器（监控和复位电路）：微处理器监控和复位电路；Vcc：1.0V至5.5V；Icc：50μA至350μA；VRT：4.25V至4.50V；满足用户（至少工业级）自主可控的需求。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- GC708AP
- 商品编号
- C5274758
- 商品封装
- SOP-8L
- 包装方式
- 管装
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | - | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 2 | |
| 复位超时 | 1.6s | |
| 工作温度 | - | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | - |
商品概述
GC705/706/707/708/813L是一组采用CMOS工艺制造的微处理器监控电路，用于监控微处理器系统的供电异常、电池故障和程序工作状态。与采用分立元件及多片集成电路组合的方案相比，该系列电路显著降低了系统电路的复杂性和元器件数量，同时提高了系统的可靠性和精度。
商品特性
- 在电源上电、掉电及供电不足时提供复位输出。
- 包含独立的看门狗电路输出。若看门狗电路输入在1.6秒内未收到来自CPU的复位信号，其输出将变为低电平。
- 包含一个门限为1.25V的检测器，用于掉电报警、电池欠压监测以及监测错误的电源输入（以+5V为基准）。
- 在手动复位时，提供具有确定脉宽的负向复位脉冲。
