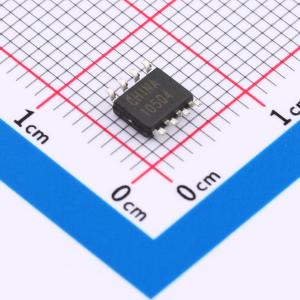

HT78L05BRZ
30V、100mA低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 正电压稳压器 30V/100mA 正电压稳压器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT78L05BRZ
- 商品编号
- C5274696
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 84dB@(120Hz) | |
| 压差 | 800mV@(5mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1mA | |
| 噪声 | 32uV | |
| 特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
HT78L05三端正电压调节器提供5V固定输出电压，适用于广泛的应用场景。作为齐纳二极管和电阻组合的替代品，HT78L05通常能将输出阻抗有效提高两个数量级，并降低静态电流。 HT78L05有塑料TO - 92封装、SOT89 - 3封装和SOP8封装。在有足够散热措施的情况下，该调节器可提供100mA的输出电流。内置电流限制功能，可将峰值输出电流限制在安全值范围内。
商品特性
- 输入电压（VIN）范围高达30V
- 在整个温度范围内，输出电压容差为±5%
- 输出电流为100mA
- 输出晶体管安全区保护
- 内部热过载保护
- 内部短路电流限制
- 提供TO - 92、SOT - 893、XDFN4、SOP8薄型封装
应用领域
- 电池充电器
- 便携式仪器
- LED照明
- 低功率电源
