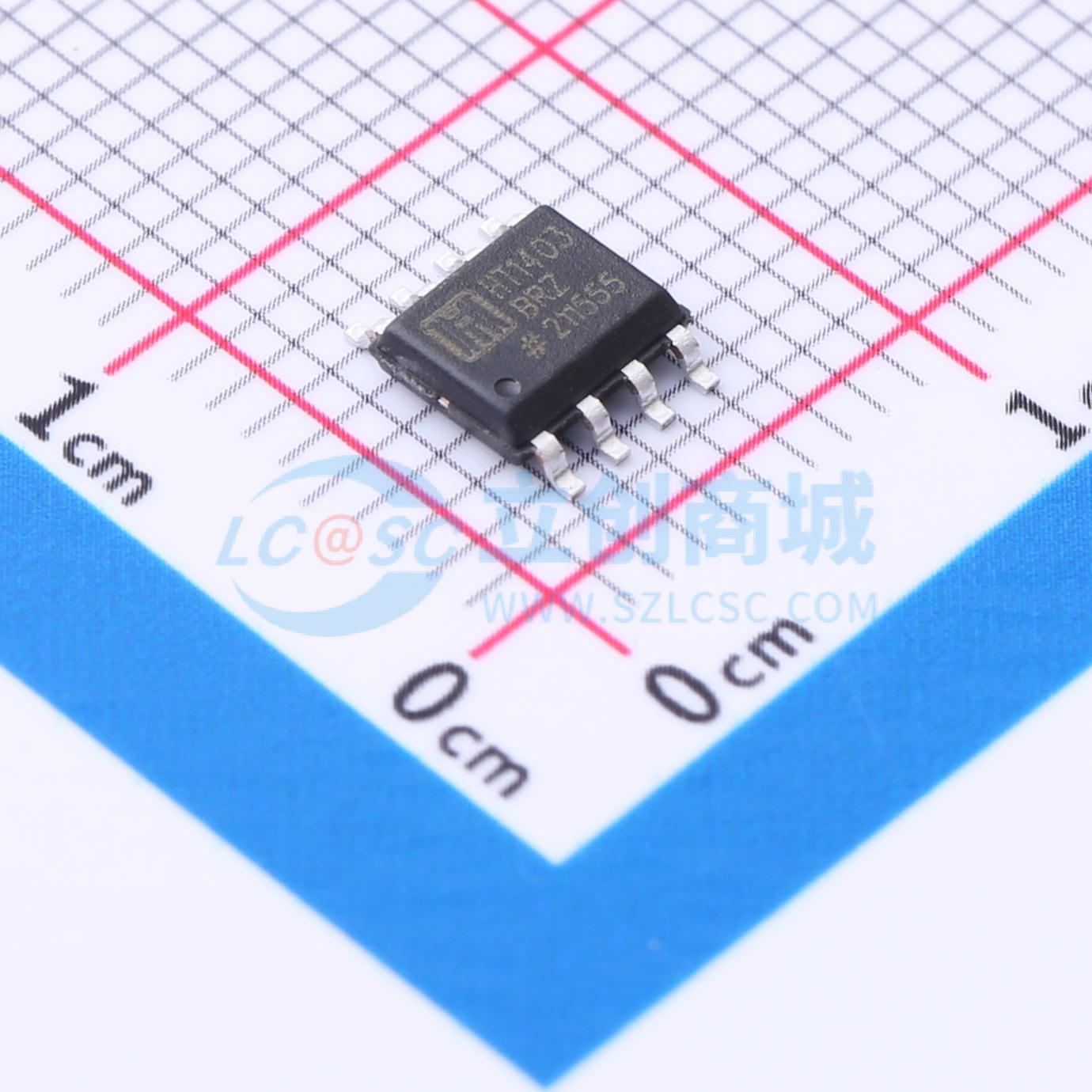

温馨提醒：图片仅供参考，商品以实物为准
HT1403BRZ
低压参考用于仪器仪表和数模转换器应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款精密带隙电压基准源，专为关键仪器仪表和数模转换器应用而设计。该器件旨在与精度高达12位的数模转换器配合使用，或用作电源应用的基准源。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1403BRZ
- 商品编号
- C5274701
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 2.5V | |
| 输出电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±1% | |
| 温度系数 | 40ppm/℃ | |
| 静态电流(Iq) | 1.2mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款精密带隙电压基准源，专为关键仪器仪表和数模转换器应用而设计。该器件可与精度高达12位的数模转换器配合使用，也可作为电源应用的基准源。
商品特性
- 输出电压：2.5 V ±25 mV
- 输入电压范围：4.5 V至40 V
- 静态电流：典型值1.2 mA
- 输出电流：10 mA
- 温度系数：典型值10 ppm/°C
- 保证温度漂移指标
- 等效于AD580
- 标准8引脚DIP和8引脚SOIC封装
应用领域
- 8至12位数模转换器的电压基准源
- 低温度系数齐纳二极管替代品
- 高稳定性电流基准源
- 电压表系统基准源
