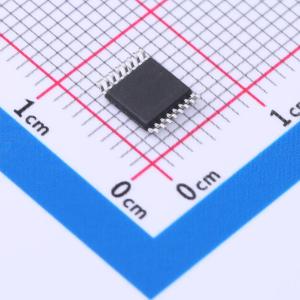

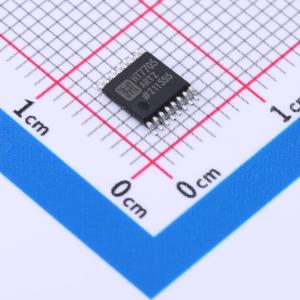

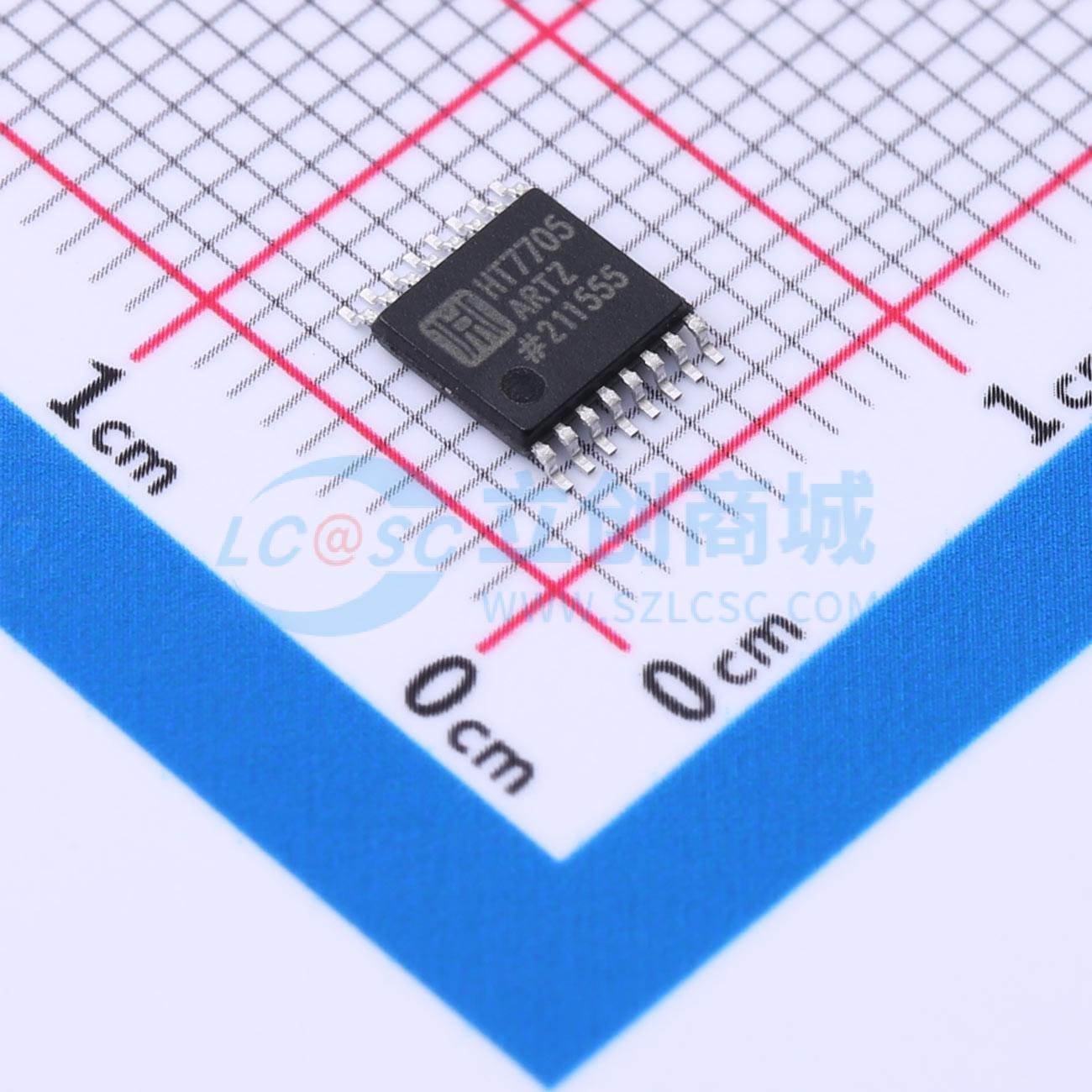

温馨提醒：图片仅供参考，商品以实物为准
HT7705ARTZ
16bit Σ-Δ型ADC
- 描述
- HT7705是一款16位Σ-Δ模数转换器，具有两个全差分输入通道。它提供16位无丢失码性能，0.003%的非线性度，可编程增益前端，增益范围从1到128。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT7705ARTZ
- 商品编号
- C5274700
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 400kHz~2.5MHz | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 50Hz；60Hz；250Hz；500Hz | |
| 静态电流 | 8uA |
商品概述
HT7705/HT7706是用于低频测量应用的完整模拟前端。这两款两通道/三通道器件可直接接收来自传感器的低电平输入信号，并输出串行数字信号。它们采用Σ-Δ转换技术，可实现高达16位无丢码性能。所选输入信号被施加到基于模拟调制器的专有可编程增益前端。调制器输出由片上数字滤波器处理。该数字滤波器的第一个陷波可通过片上控制寄存器进行编程，从而调整滤波器截止频率和输出更新速率。 HT7705/HT7706可由2.7 V至3.3 V或4.75 V至5.25 V单电源供电。HT7705具有两个全差分模拟输入通道，而HT7706具有三个伪差分输入通道。两款器件均具有差分参考输入。当VDD为5 V、参考电压为2.5 V时，两款器件均可处理0 mV至+20 mV到0 V至+2.5 V的输入信号范围。它们还能处理±20 mV到±2.5 V的双极性输入信号范围，在HT7705中，该范围参考AIN(–)输入；在HT7706中，参考公共输入。当电源电压为3 V、参考电压为1.225 V时，HT7705/HT7706可处理0 mV至+10 mV到0 V至+1.225 V的单极性输入信号范围，其双极性输入信号范围为±10 mV到±1.225 V。因此，HT7705/HT7706可完成两通道或三通道系统的所有信号调理和转换。 HT7705/HT7706非常适合用于基于智能微控制器或DSP的系统。它们具有可配置为三线操作的串行接口。增益设置、信号极性和更新速率选择均可通过输入串口以软件方式进行配置。该器件具备自校准和系统校准选项，可消除器件本身或系统中的增益和失调误差。 CMOS结构确保了极低的功耗，掉电模式可将待机功耗降至典型值20 μW。这些器件提供16引脚、0.3英寸宽的塑料双列直插式封装（DIP）、16引脚宽体（0.3英寸）小外形封装（SOIC）以及16引脚薄型小外形封装（TSSOP）。
商品特性
- HT7705：两个全差分输入通道ADC
- HT7706：三个伪差分输入通道ADC
- 16位无丢码，非线性度0.003%
- 可编程增益前端，增益范围为1至128
- 三线串行接口，与SPI、QSPI、MICROWIRE和DSP兼容，SCLK具有施密特触发器输入
- 可对模拟输入进行缓冲
- 工作电压范围为2.7 V至3.3 V或4.75 V至5.25 V
- 3 V供电时，最大功耗1 mW
- 最大待机电流8 μA
- 提供16引脚DIP、16引脚SOIC和TSSOP封装
- HT7705/HT7706在3 V电源和1 MHz主时钟条件下功耗低于1 mW，非常适合用于低功耗系统。待机电流小于8 μA。
- 可编程增益输入使HT7705/HT7706可直接接收来自应变计或传感器的输入信号，大大减少了信号调理环节。
- HT7705/HT7706非常适合用于微控制器或DSP处理器应用，其三线串行接口减少了互连线数量，并降低了隔离系统所需的光耦合器数量。
- 该器件具有出色的静态性能指标，16位无丢码，精度±0.003%，均方根噪声低[<600 nV]。片上校准选项可消除端点误差和温度漂移影响，去除零点和满量程误差。
