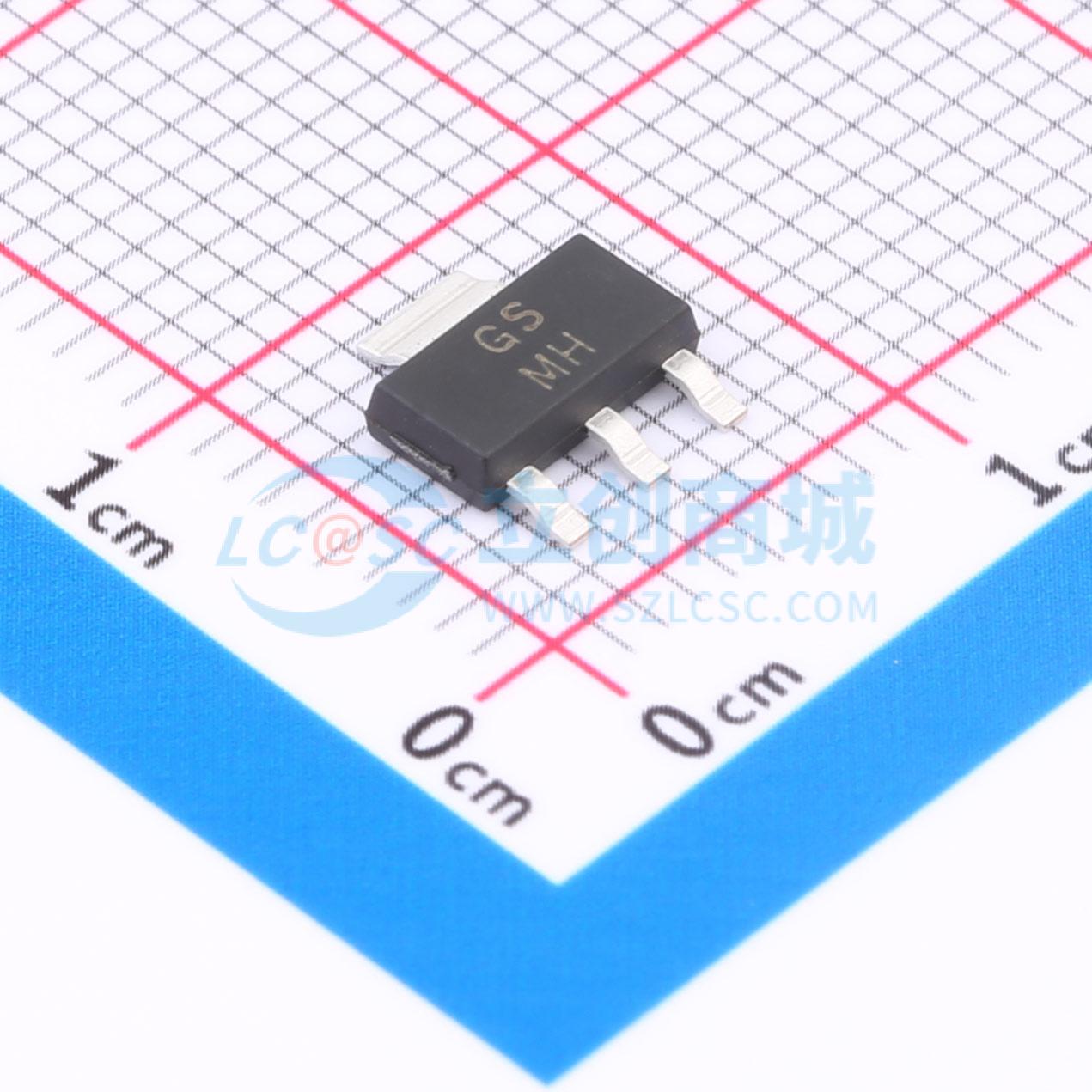

温馨提醒：图片仅供参考，商品以实物为准
LN06N060TZHG
1个N沟道 耐压:60V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低热阻。 快速开关速度。 产品材料符合RoHS要求且无卤。应用：便携式设备和计算机的负载/电源开关。 DC-DC转换
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LN06N060TZHG
- 商品编号
- C5273637
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.1879克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 60mΩ | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.7nC@10V | |
| 输入电容(Ciss) | 743pF | |
| 反向传输电容(Crss) | 26pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 38pF |
商品特性
- VDS = -20V
- RDS(ON) ≤ 13mΩ，VGS为 -4.5V，IDS为 -7A
- RDS(ON) ≤ 17mΩ，VGS为 -2.5V，IDS为 -5.6A
- 低RDS(ON)沟槽技术。
- 低热阻。
- 快速开关速度。
- 我们声明产品材料符合RoHS要求且无卤。
应用领域
- 负载开关-DC/DC转换-电机驱动
