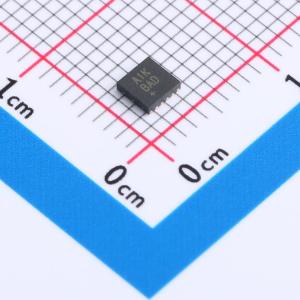

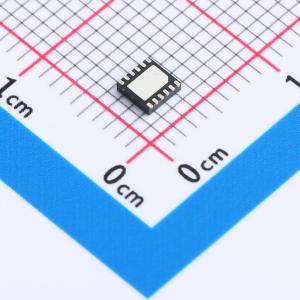

MAX17578ATC+
4.5V至60V，1A高效同步反相输出DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX17577和MAX17578是高效率、高压、反相、Himalaya同步DC-DC转换器,具有集成的MOSFET和内部补偿。这些设备可以生成从-0.9V到-36V的输出电压,并能从4.5V到60V的宽输入电压范围内提供高达1A的负载电流。
- 商品型号
- MAX17578ATC+
- 商品编号
- C5273755
- 商品封装
- TDFN-12(3x3)
- 包装方式
- 箱装
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 900mV~36V | |
| 输出电流 | 1A | |
| 开关频率 | 400kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
喜马拉雅系列的电压调节器IC、电源模块和充电器能够实现更凉爽、更小、更简单的电源解决方案。MAx17577和MAx17578是高效的、高电压的、反相的喜马拉雅同步DC-DC转换器，集成了MOSFET和内部补偿。这些器件可以生成从-0.9V到-36V的输出电压（VOUT），并可以从4.5V至（60V - |VOUT|）的宽输入电压范围内提供高达1A的负载电流。
这些器件采用了峰值电流模式控制架构。MAx17577在所有负载下都以连续导通模式（CCM）运行，从而提供恒定频率操作。MAx17578则在轻负载下以非连续导通模式（DCM）运行，以实现更高的效率。较低的最小导通时间允许更高的开关频率和更小的解决方案尺寸。
这些器件允许EN/UVLO、RESET和RT/SYNC引脚由参考系统地的信号驱动，从而消除了对外部电平转换电路的需求。反馈电压调节精度在-40℃至+125℃的温度范围内为±1.3%。这些器件采用紧凑的12引脚（3mm x 3mm）TDFN-EP封装。仿真模型可用。
