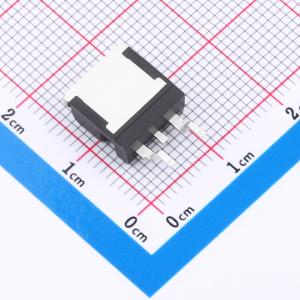

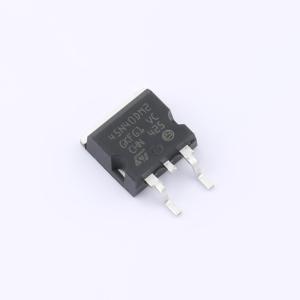

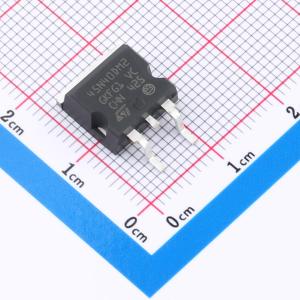

温馨提醒：图片仅供参考，商品以实物为准
STB45N40DM2AG
N沟道 耐压:400V 电流:38A
- 描述
- 汽车级N沟道400 V、0.063 Ohm典型值、38 A MDmesh DM2功率MOSFET，D2PAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STB45N40DM2AG
- 商品编号
- C5268680
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 400V | |
| 连续漏极电流(Id) | 38A | |
| 导通电阻(RDS(on)) | 72mΩ@10V | |
| 耗散功率(Pd) | 250W | |
| 阈值电压(Vgs(th)) | 5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 56nC@10V | |
| 输入电容(Ciss) | 2.6nF | |
| 反向传输电容(Crss) | 3.5pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 180pF |
商品概述
该器件是采用MDmesh™ M2技术开发的N沟道功率MOSFET。凭借其条形布局和改进的垂直结构，该器件具有低导通电阻和优化的开关特性，适用于要求极高的高效转换器。
商品特性
- 极低的栅极电荷
- 出色的输出电容（Coss）特性
- 100%雪崩测试
- 齐纳保护
应用领域
- 开关应用
