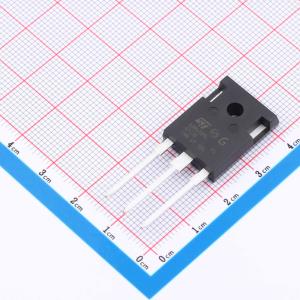

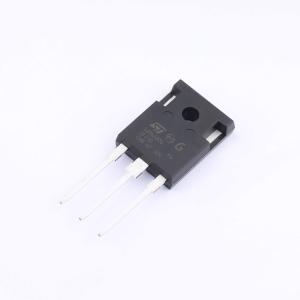

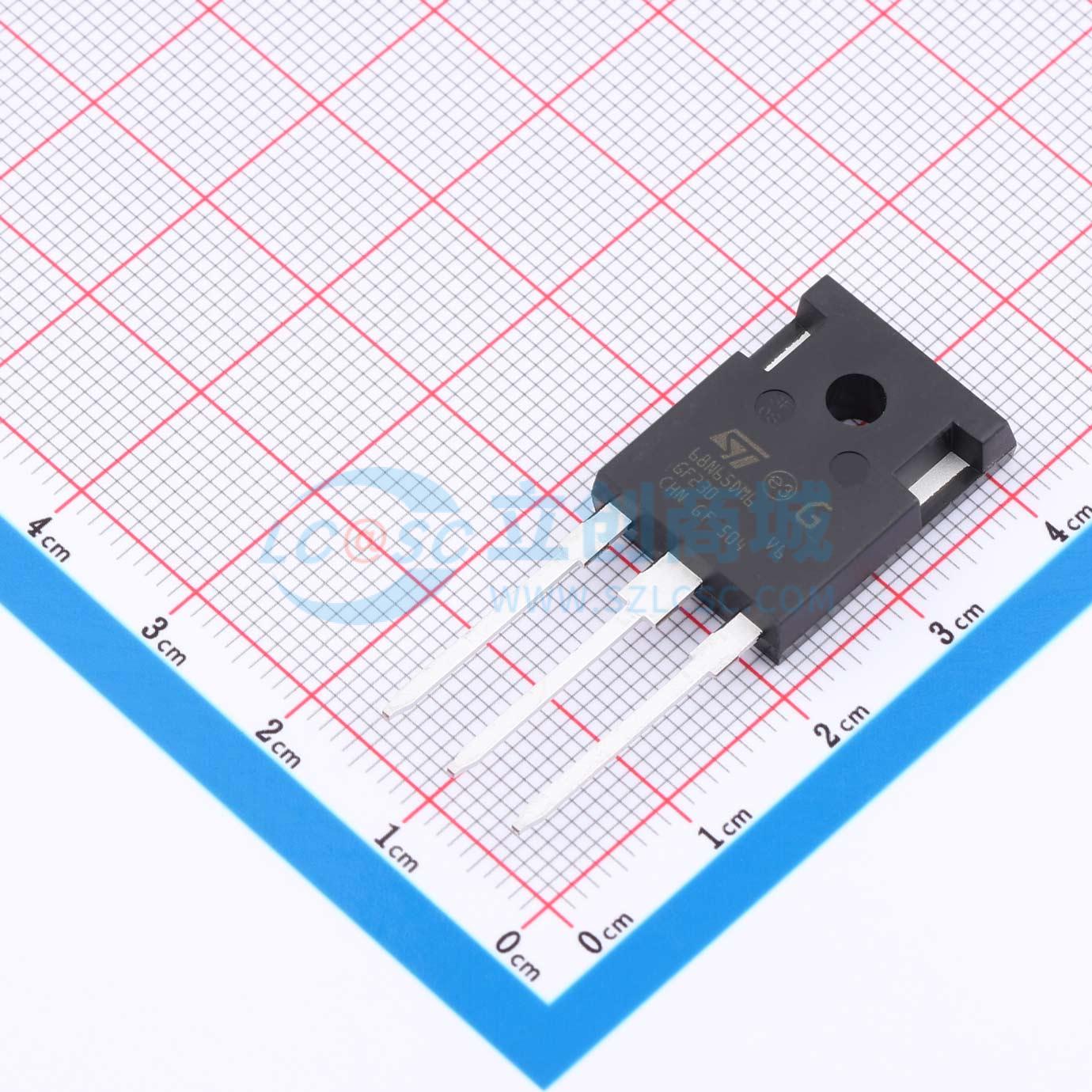

温馨提醒：图片仅供参考，商品以实物为准
STWA68N65DM6
耐压:650V 电流:55A
- 描述
- N沟道650 V、0.050 Ohm典型值、58A MDmesh DM6功率MOSFET，TO-247长引线封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STWA68N65DM6
- 商品编号
- C5268691
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 59mΩ | |
| 耗散功率(Pd) | 431W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 80nC@10V | |
| 输入电容(Ciss) | 3.528nF | |
| 反向传输电容(Crss) | 1.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 258pF |
商品概述
这款高压N沟道功率MOSFET属于MDmesh DM6快速恢复二极管系列。与上一代MDmesh快速恢复二极管相比,DM6结合了极低的恢复电荷(Qrr)、恢复时间(trr),每单位面积的导通电阻(RDS(on))显著降低,并且在市场上最苛刻的高效桥拓扑和零电压开关(ZVS)移相转换器中,具备最有效的开关特性之一。
商品特性
- 快速恢复体二极管
- 与上一代产品相比,每单位面积的导通电阻(RDS(on))更低
- 栅极电荷、输入电容和电阻低
- 经过100%雪崩测试
- 极高的dv/dt抗扰度
- 齐纳二极管保护
应用领域
- 开关应用
