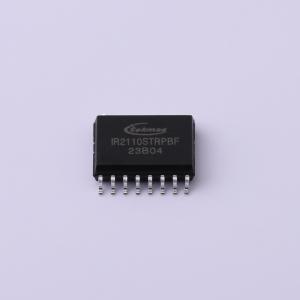

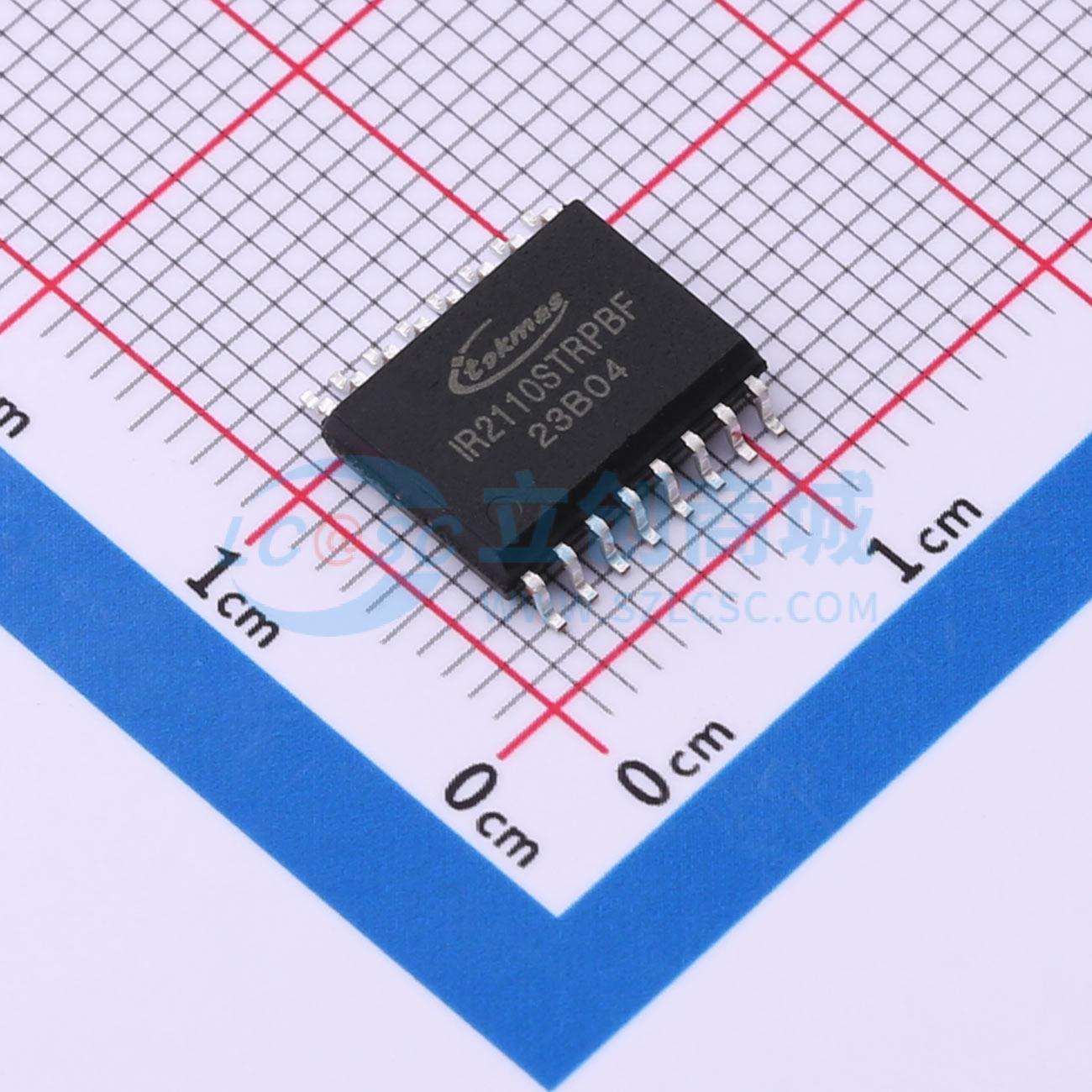

IR2110STRPBF
停产 栅极驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高低侧驱动IC，门驱动供应电压范围：10V to 20V
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- IR2110STRPBF
- 商品编号
- C5261051
- 商品封装
- SOW-16
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 135ns | |
| 传播延迟 tpHL | 135ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 120uA |
商品概述
IR2110S是一款基于P_SUB P_EPI工艺的高压、高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道。浮动通道可用于驱动高端配置的N沟道功率MOSFET或IGBT，其工作电压最高可达600V。逻辑输入与标准CMOS或LSTTL输出兼容，最低可支持3V逻辑。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。
商品特性
- 最高可在+600V下完全正常工作
- 与3.3V/5V/15V逻辑兼容
- 浮动通道专为自举操作而设计
- 栅极驱动电源范围为10V至20V
- 双通道均具备欠压锁定（UVLO）功能
- 输出电流能力为2.5A
- 双通道传播延迟匹配
应用领域
- DC/DC转换器
- 功率MOSFET或IGBT驱动器
- DC/AC转换器
