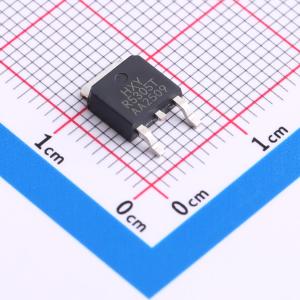

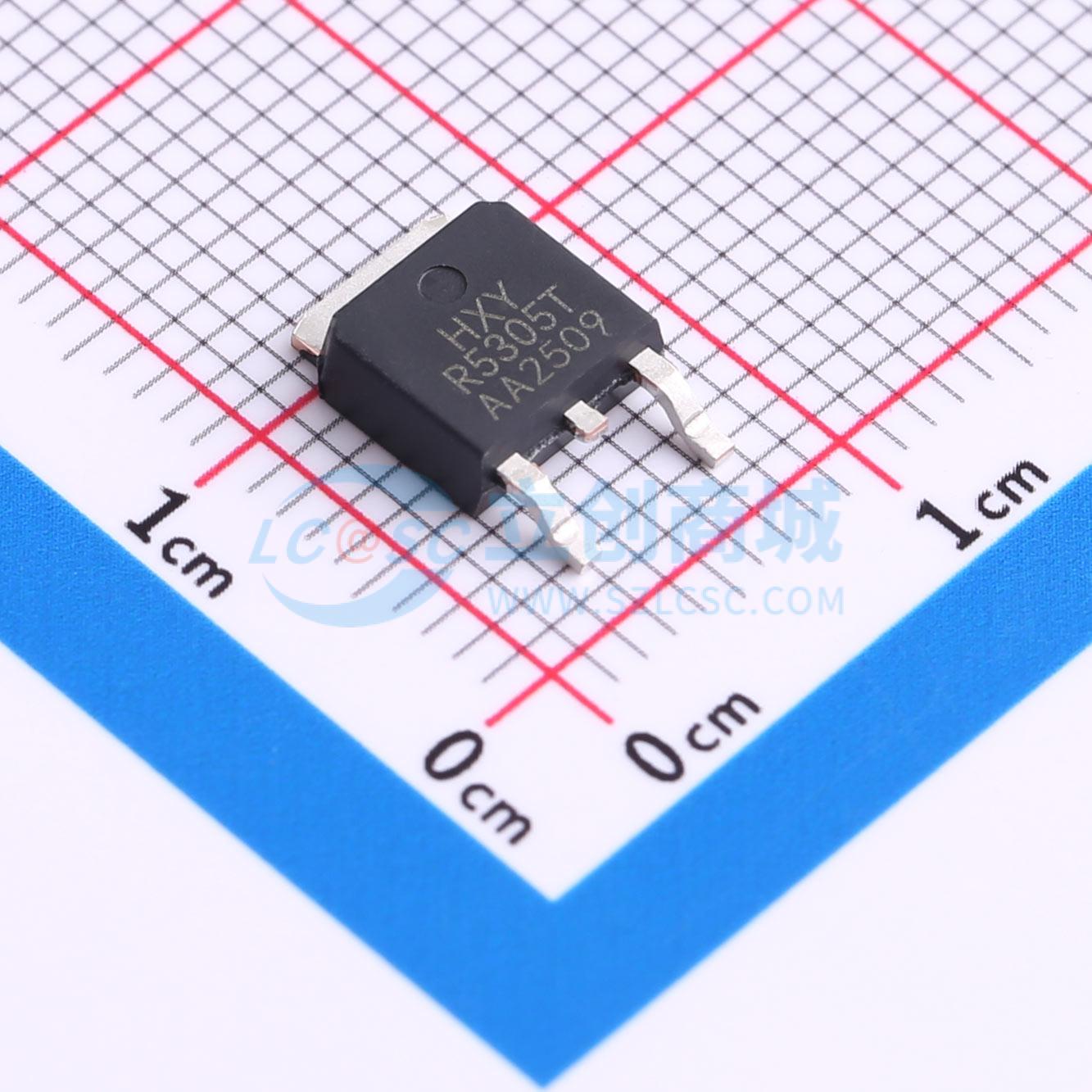

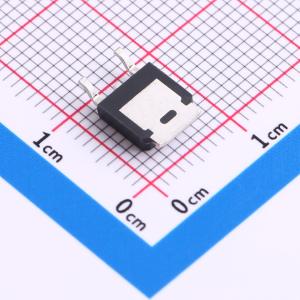

IRFR5305T
1个P沟道 耐压:60V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款场效应管具备20A的电流承载能力，能在60V电压下稳定工作。其内阻典型值为64mΩ，VGS为20V，属于P型器件。适用于要求高效能、低功耗及高稳定性的应用场景，确保电路设计的精准与可靠。
- 商品型号
- IRFR5305T
- 商品编号
- C5261062
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 100mΩ@4.5V | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 48nC | |
| 输入电容(Ciss) | 2.46nF | |
| 反向传输电容(Crss) | 155pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- Low gate charge
- Low Rdson
- Fast switching speed
- All products have passed avalanche testing
- High dv/dt immunity
- RoHS-compliant products
应用领域
- High power DC/DC conversion and power switching
- DC motor control
- Automotive applications
- Uninterruptible power supply
- 高功率 DC/DC 转换器和开关模式电源
- 直流电机控制
- 汽车应用
- 不间断电源
