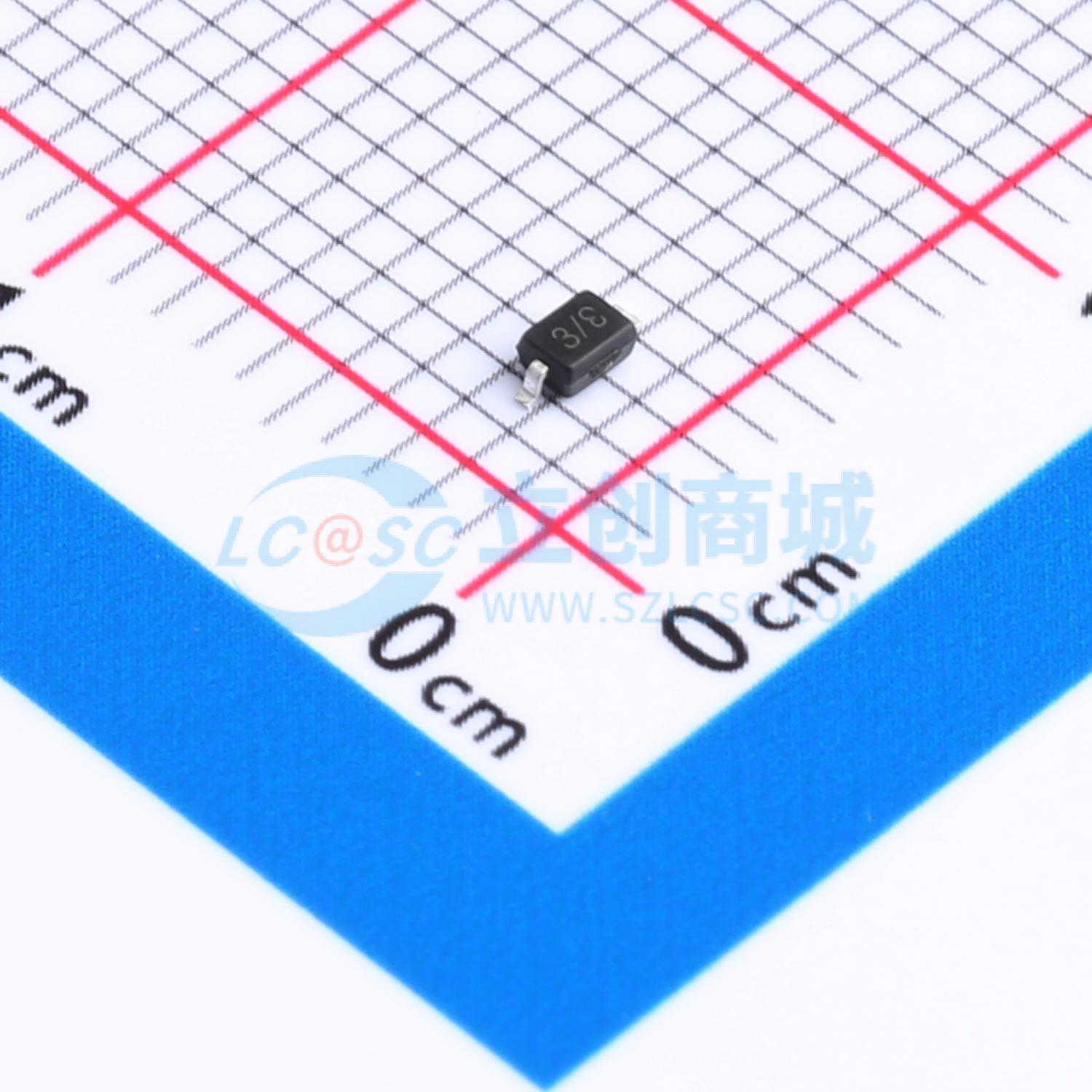

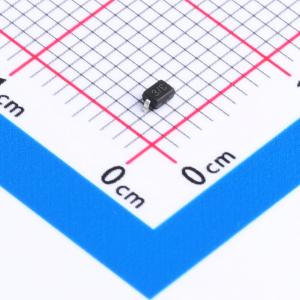

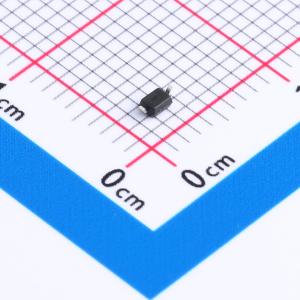

PESD3V3L1BA
1路 双向ESD 3.3V截止 峰值脉冲电流：38A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款用于静电和浪涌保护的元器件，具有38A的电流承载能力，3.3V的工作电压，以及50pF的典型结电容。采用单通道设计，Bi双向类型，确保在各种应用场景中提供稳定的保护性能，适用于多种电子设备。
- 商品型号
- PESD3V3L1BA
- 商品编号
- C5261082
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 38A | |
| 峰值脉冲功率(Ppp) | 450W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
PESD3V3L1BA用于保护敏感的半导体元件，使其免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-323。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在8×20微秒脉冲条件下，峰值功率可达200瓦
- 低泄漏电流
- 典型响应时间小于1纳秒
- 根据人体模型，ESD等级达到3级（>16千伏）
- 符合IEC61000-4-2标准第4级ESD防护要求
- 符合IEC61000-4-4标准第4级EFT防护要求
