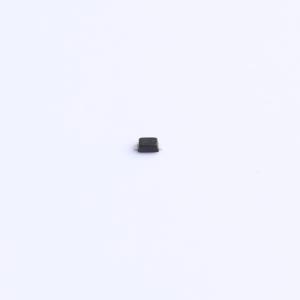

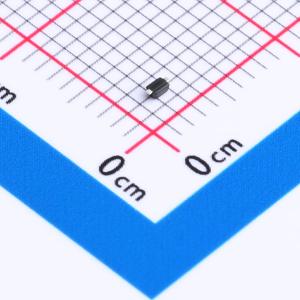

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0S1BB
1路 双向ESD 5V截止 峰值脉冲电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款双向Bi型保护元器件，适用于保护敏感电子设备免受静电和浪涌的侵害。其具备11A的电流承载能力，5V的工作电压，20pF的典型结电容，以及单通道设计。为您的电子设备提供可靠的防护解决方案。
- 商品型号
- PESD5V0S1BB
- 商品编号
- C5261089
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
该器件保护敏感半导体元件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了卓越的保护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。采用SOD-523封装。
商品特性
- 反向关断电压：最大5V
- 低漏电流：nA级别
- 低钳位电压
- 响应时间典型值
- IEC61000-4-2 等级4 静电放电保护
