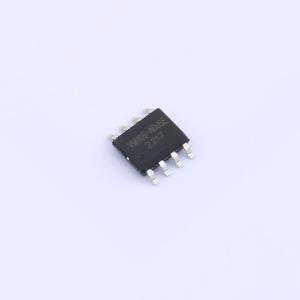

温馨提醒：图片仅供参考，商品以实物为准
LT1105
100V、50mA超高压线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1、高压转低压，线性可调节，性能稳定，能承受连续直流或瞬态电压，输入电压可达100V 2、可给MPU、MCU供电 3、有电路保护和内部散热功能 4、能提供良好的调压，而且还能承受在高速的时候保持调节电压瞬变（电压值的偏差、漂移、电流调整率等指标参数）要大大优于普通的齐纳稳压二极管或三端稳压器
- 品牌名称
- LETO(列拓)
- 商品型号
- LT1105
- 商品编号
- C5261095
- 商品封装
- PSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 100V | |
| 输出电压 | 1.2V~90V | |
| 输出电流 | 50mA | |
| 压差 | 2.8V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 23uA | |
| 特性 | 带使能；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LT1105器件是一款高耐压线性稳压器，采用热增强型封装（PSOP8），能够承受高达100 V的连续直流或瞬态输入电压。当输出电容大于2.2 μF且任何输入电容大于0.47 μF（考虑温度和容差）时，LT1105器件可稳定工作。因此，由于其小型化封装（PSOP8）和可能使用的小尺寸输出电容，该器件的应用所需的电路板空间极小。此外，LT1105器件提供一个与标准CMOS逻辑兼容的使能引脚（EN），可实现低电流关断模式。 LT1105器件具有内部热关断和限流功能，可在故障条件下保护系统。PSOP8封装的工作温度范围为T_J = - 40℃至125℃。此外，LT1105器件非常适合在电信和工业应用中从中间电压轨生成低压电源；它不仅可以提供稳压的电压轨，还能在非常高且快速的电压瞬变期间保持稳定输出。这些特性使得该器件适用于各种应用的更简单、更具成本效益的电涌保护电路，包括以太网供电（PoE）、偏置电源和LED照明。
商品特性
- 输入电压范围：7至100 V
- 输出电压容差：±1.5%
- 输出电流：50 mA
- 低静态电流：23 μA
- 关断时静态电流：8 μA
- 压差：当ΔI_out = 50 mA时为2.8 V
- 内部热过载保护
- 内部短路电流限制
- 输出电压可调范围：1.2至90 V
应用领域
- 由具有高电压瞬变的工业总线供电的微处理器、微控制器
- 工业自动化
- 电信基础设施
- 汽车
- 以太网供电（PoE）
- LED照明
