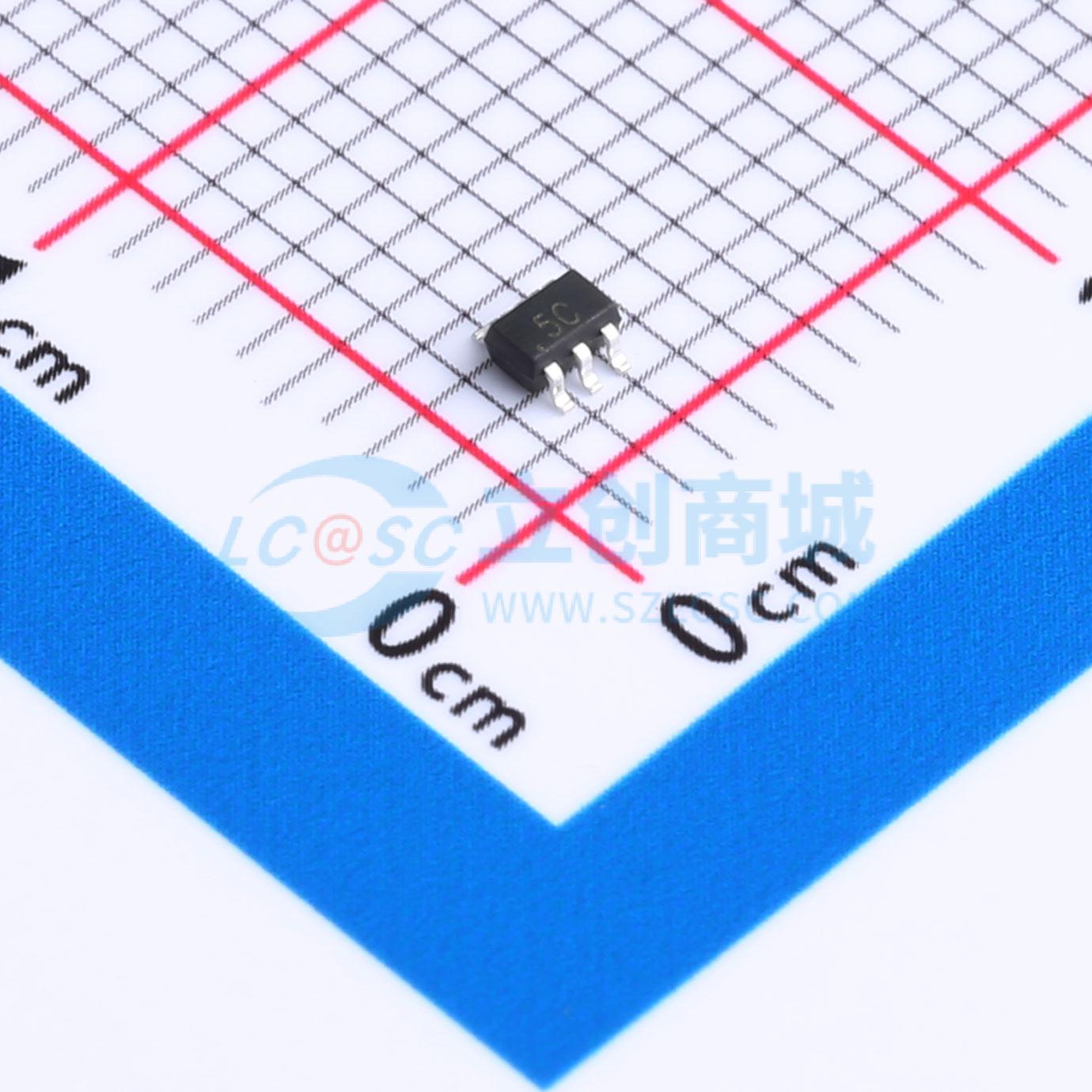

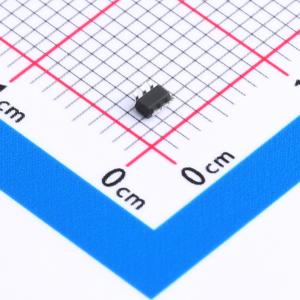

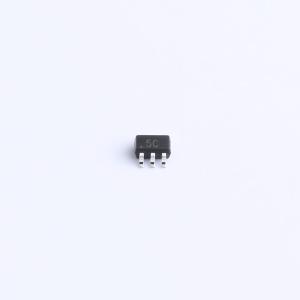

SMF05C
5路 单向ESD 5V截止 峰值脉冲电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD静电防护二极管采用SOT-363封装，集成5个单向保护通道。每个通道额定工作电压为5V，能承受瞬态电流IPP达5A，并拥有结电容CJ为30pF。专为高速多线路设计，有效抵御静电放电冲击，保障电子设备的信号完整性和电路安全，是理想的多通道防静电解决方案。
- 商品型号
- SMF05C
- 商品编号
- C5261086
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
SMF05C是一款5通道超低电容轨钳位ESD保护二极管阵列。每个通道包含一对ESD二极管，可将正或负ESD电流导向正轨或负轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负轨引脚（指定为GND）连接到系统地。正ESD电流通过一个ESD二极管和齐纳二极管导向地，正ESD电压被钳位至齐纳电压。
商品特性
- 为5条线路提供单向ESD保护
- 符合IEC 61000-4-2 Level 4 ESD防护标准
- 低反向工作电压：5V
- 低反向钳位电压
- 低漏电流
- 快速响应时间
- 小封装节省电路板空间
- 符合RoHS标准
