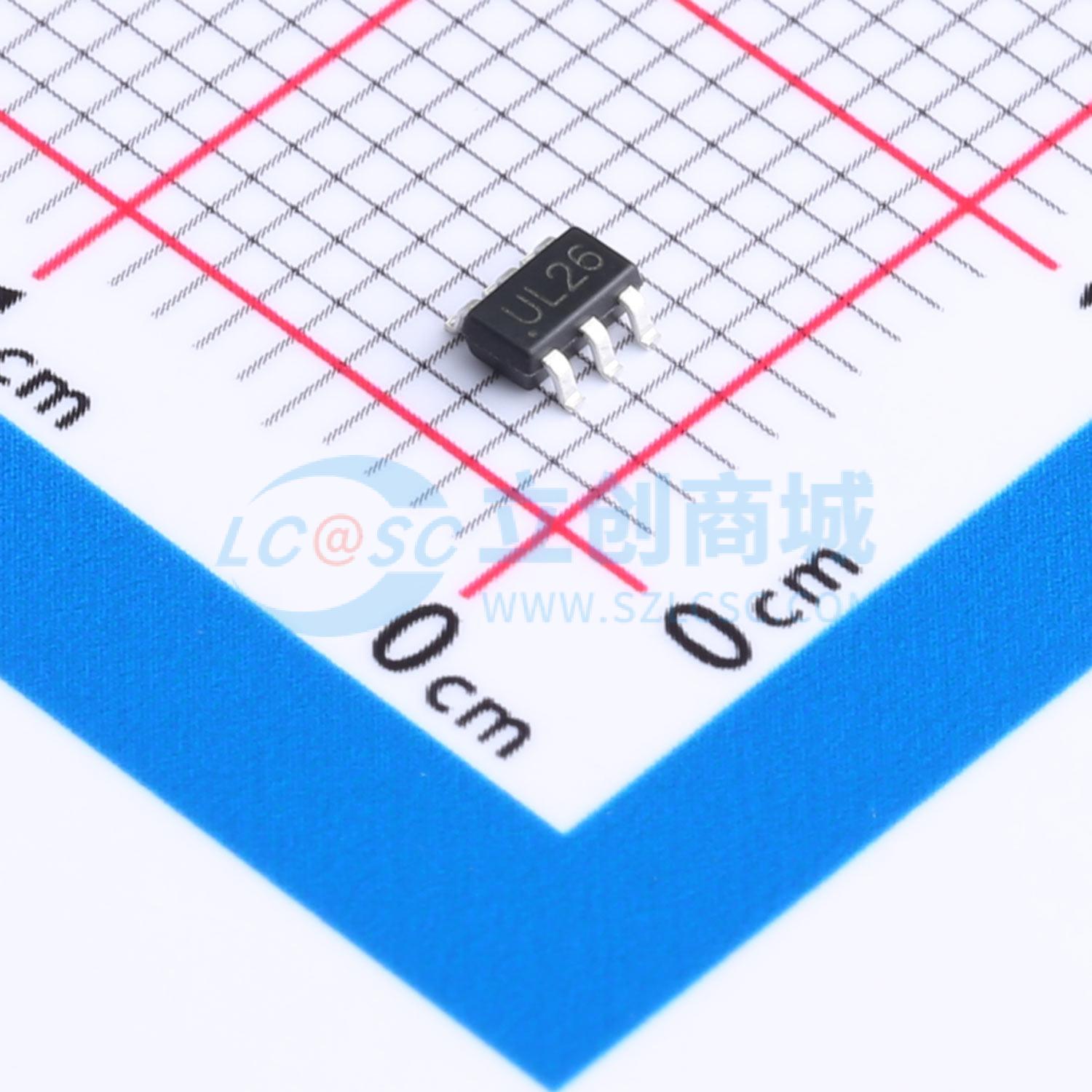

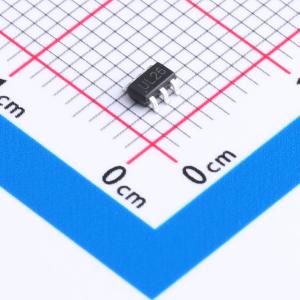

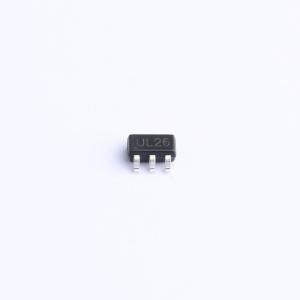

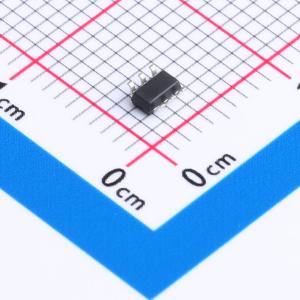

USBLC6-2SC6
2路 双向ESD 5V截止 峰值脉冲电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD静电防护二极管采用SOT-23-6L封装，内部集成两个单向通道，每个通道工作电压VRWM为5V，可有效吸收高达6A的瞬态脉冲电流IPP。其出色的低结电容特性（CJ仅为0.8pF），确保在高速数据传输接口上提供卓越的静电防护性能，同时保持信号完整性，是理想的高密度系统防静电解决方案。
- 商品型号
- USBLC6-2SC6
- 商品编号
- C5261088
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.8pF |
商品概述
USBLC6-2SC6是一款双通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负的ESD电流引导至正或负电源轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为GND）连接到系统地。正ESD电流通过ESD二极管和齐纳二极管引导至地，正ESD电压被钳位至齐纳电压。封装：SOT-23-6L。
商品特性
- 2通道ESD保护
- 提供符合IEC61000-4-2等级4标准的ESD保护：±15kV空气放电；±8kV接触放电
- 低钳位电压
- 低工作电压
- 改进的齐纳结构
- 优化的封装，便于高速数据线PCB布局
- 符合RoHS标准
