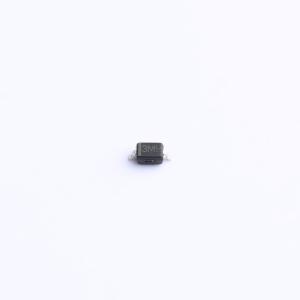

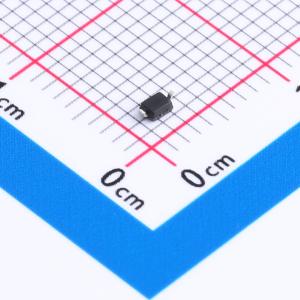

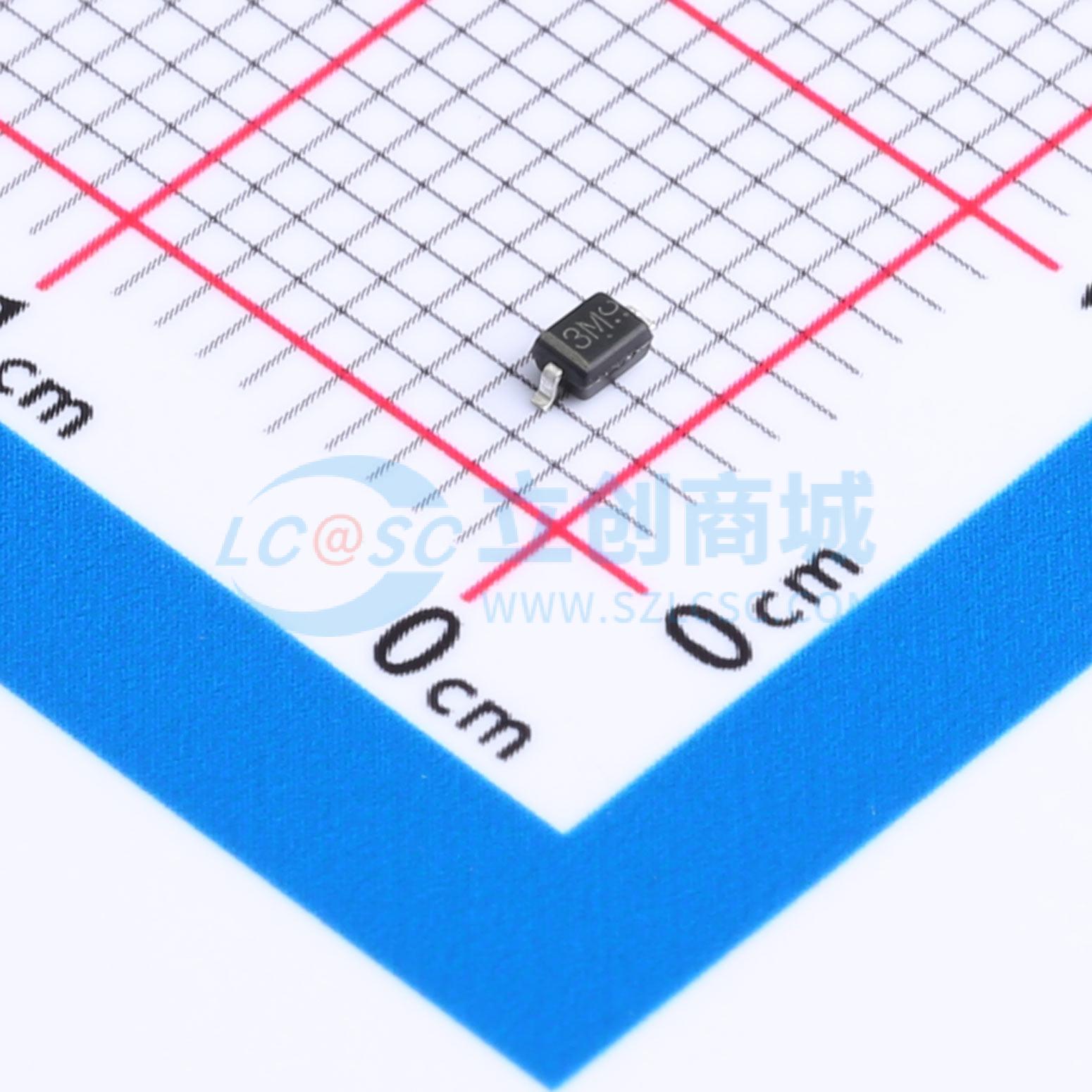

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0S1BA
1路 双向ESD 5V截止 峰值脉冲电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款用于静电和浪涌保护的元器件，具有11A的电流承载能力，5V的工作电压，20pF的典型结电容。采用单通道设计，Bi双向类型，确保在各种应用场景中提供稳定的保护性能，适用于多种电子设备。
- 商品型号
- PESD5V0S1BA
- 商品编号
- C5261083
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
PESD5V0S1BA器件可保护敏感半导体组件免受静电放电（ESD）及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了业界领先的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 在8×20微秒脉冲下，峰值功率可达200瓦
- 低泄漏电流
- 响应时间典型值小于1纳秒
- 符合人体模型（HBM）3级ESD等级（大于16千伏）
- 符合IEC61000-4-2标准4级ESD保护
- 符合IEC61000-4-4标准4级EFT保护
