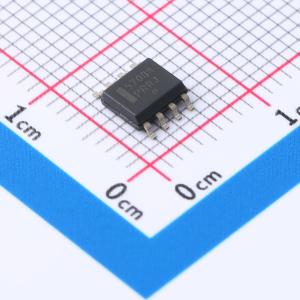

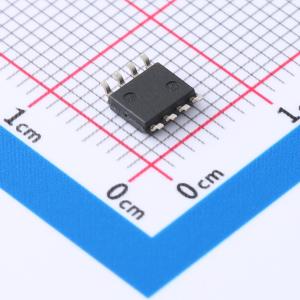

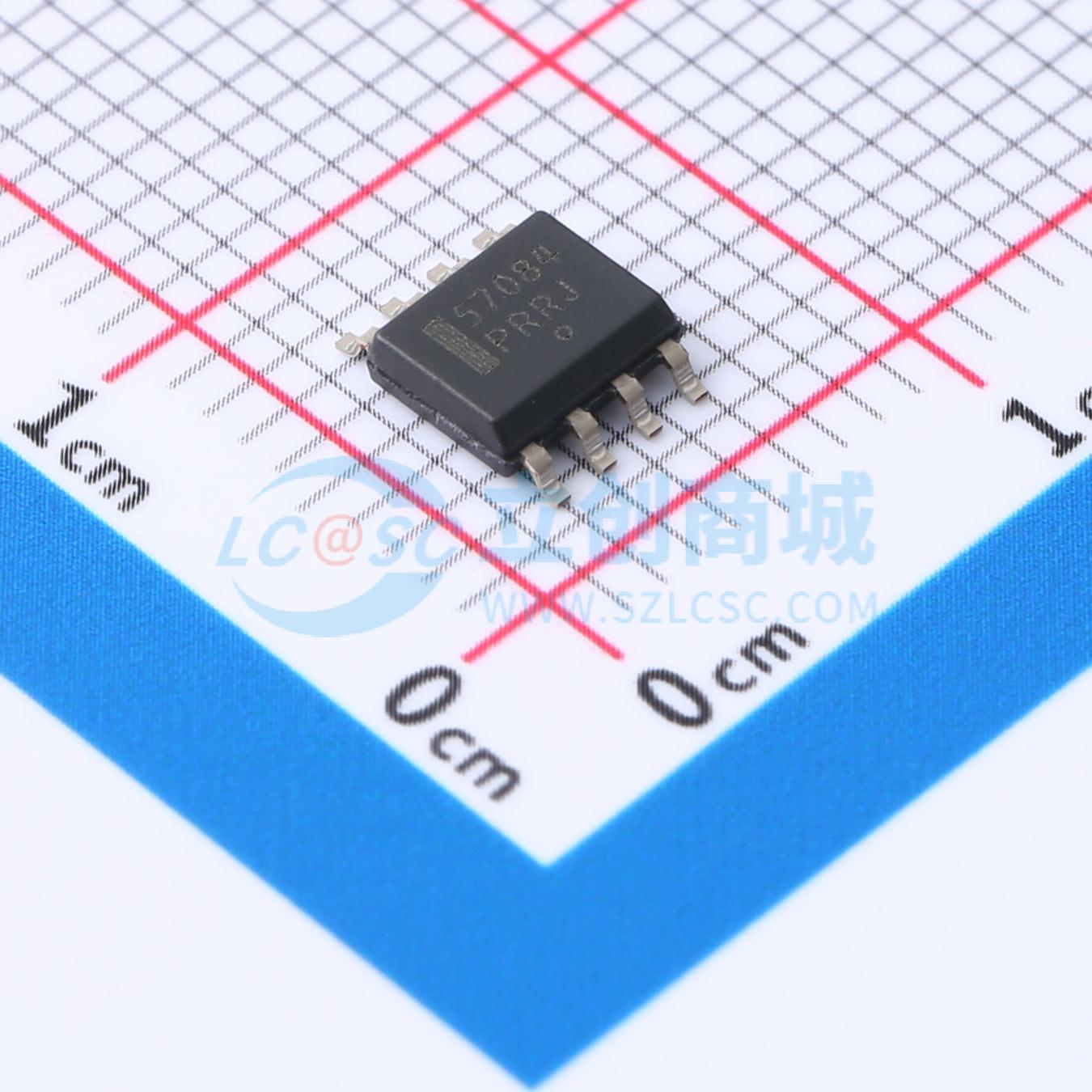

NCV57084DR2G
NCD57084: Isolated Compact IGBT Gate Driver with DESAT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCx57084是一款大电流单通道IGBT栅极驱动器，具备2.5 kVrms内部电流隔离功能，专为高功率应用中的高系统效率和可靠性而设计。该驱动器在窄体SOIC - 8封装中集成了带软关断功能的DESAT短路保护和故障报告功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV57084DR2G
- 商品编号
- C5206728
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 7.5A | |
| 拉电流(IOH) | - | |
| 工作电压 | 3.3V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 60ns | |
| 传播延迟 tpHL | 60ns | |
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 电机控制
- 汽车应用
- 不间断电源 (UPS)
- 工业电源
- HVAC
- 工业泵和风扇
